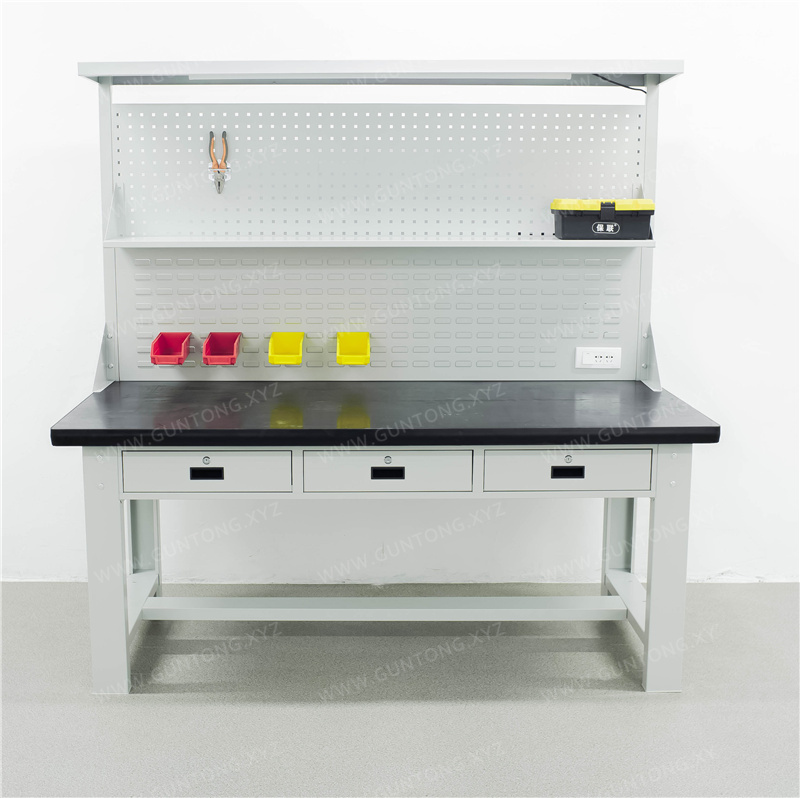

Établi à double panneau perforé, trois tiroirs et plateau en acier
L'établi à double panneau perforé, trois tiroirs et plateau en acier, développé indépendamment par Guang'ermei Precision Components, adopte un cadre en C haute résistance et un plateau composite en acier, alliant capacité de charge, durabilité et compatibilité avec la gestion de site 6S. Il est adapté aux postes de travail exigeants tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules métalliques.
Points forts du produit
- Plateau composite en acier : tôle d'acier de 5 mm + substrat haute densité + bordure PVC, capacité de charge de 1000 kg, résistant à l'usure et aux chocs
- Système de double panneau perforé : modules à trous carrés et à persiennes, capacité de charge de 10 kg par trou, adapté à la gestion visuelle des outils 6S
- Trois tiroirs + butée inférieure : tiroirs à 3 profondeurs + structure de butée optionnelle, amélioration de l'efficacité de rangement par couches des outils
- Cadre lourd en C : tôle laminée à froid de 1,5 mm, section de 100 × 50 mm, capacité de charge nominale de 1000 kg pour l'ensemble de l'établi
- Conception prête à l'emploi : assemblage entièrement boulonné, démontage modulaire, support pour inspection en usine et guidance d'installation sur site
Caractéristiques techniques
- Dimensions standard (L × l × H + support d'éclairage)
- 1500 × 750 × 800 + 1000 mm | 1800 × 750 × 800 + 1000 mm | 2100 × 750 × 800 + 1000 mm
- Structure du plateau
- Tôle d'acier laminée à froid de 5 mm + panneau haute densité de 45 mm + bande PVC noire, épaisseur totale de 50 mm
- Matériau du cadre et capacité de charge
- Acier laminé à froid en C (épaisseur de 1,5 mm, section de 100 × 50 mm), capacité de charge de 1000 kg pour l'ensemble
- Configuration des tiroirs
- Trois compartiments horizontaux, dimensions intérieures 320/420/520 × 430 mm, glissière simple, capacité de charge de 80 kg par tiroir
- Spécifications des panneaux perforés
- Panneau à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) + 1 panneau à persiennes, capacité de charge de 10 kg par trou
- Système de support d'éclairage
- Hauteur de 1000 mm, incluant un tube LED (16 W), une prise combinée 2/3 trous et un cordon d'alimentation
- Traitement de surface
- Décapage et phosphatation + peinture électrostatique en poudre à haute température (cuisson à 250 °C), couleur gris clair standard
- Emballage et installation
- Assemblage boulonné démontable, emballage en carton, support technique à distance ou service d'installation sur site disponible
Établi modulaire à plateau en acier conçu pour les postes de travail à charge élevée
L'établi à double panneau perforé, trois tiroirs et plateau en acier est le modèle phare de la « série double panneau perforé » de Guang'ermei Precision Components, alliant stabilité structurelle, efficacité de rangement des outils et besoins de gestion visuelle sur site. L'ensemble adopte une structure démontable à boulons, permettant un déploiement rapide et des ajustements flexibles, et est largement utilisé dans les lignes de production électronique, les zones de contrôle qualité des pièces automobiles, les postes de réparation de moules et les ateliers de formation pratique.
Avantages structurels principaux
- Plateau composite en acier: tôle d'acier laminée à froid vierge de 5 mm + substrat haute densité de 45 mm + bordure en PVC noir, épaisseur totale de 50 mm, surface résistante à l'usure, aux hautes températures et aux chocs, charge statique atteignant 1 000 kg ;
- Cadre en C robuste: section de 100 × 50 mm, formé d'une seule pièce en tôle d'acier laminée à froid de 1,5 mm, charge nominale de l'ensemble de 1 000 kg, répondant aux besoins d'installation de grands gabarits et équipements de contrôle ;
- Système de panneaux perforés à double fonction: équipé en standard d'un panneau perforé à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) et d'un panneau à persiennes, un de chaque, charge par trou de 10 kg, permettant la gestion standardisée de la suspension des outils, instruments de mesure, câbles, etc. ;
- Rangement combiné trois tiroirs + butée coulissante: trois tiroirs horizontaux (dimensions intérieures 320/420/520 × 430 mm), équipés de glissières simples embouties, charge par tiroir de 80 kg ; le fond est doté d'une structure de butée coulissante en option, renforçant la stabilité du meuble et élargissant l'espace de rangement inférieur.
Configuration flexible et garantie de fabrication
Les spécifications standard proposent trois dimensions : 1 500 × 750 × 800 + 1 000 mm, 1 800 × 750 × 800 + 1 000 mm et 2 100 × 750 × 800 + 1 000 mm, disponibles en stock ; les dimensions non standard sont personnalisables. Le plateau et le cadre sont tous deux prétraités par décapage et phosphatation, puis revêtus par pulvérisation électrostatique de poudre à haute température de 250 °C, avec le gris-blanc comme couleur principale, et la possibilité de choisir des couleurs industrielles personnalisées selon les besoins. Le poids brut de l'ensemble est de 143,2 à 188,1 kg, emballé en carton, adapté au transport logistique et à l'assemblage sur site.
