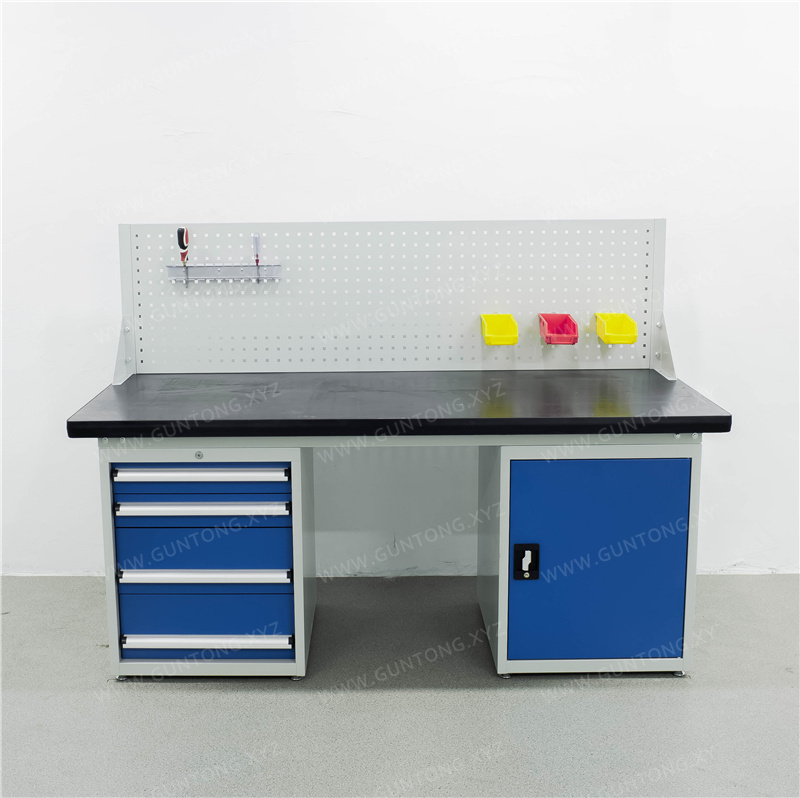

Établi à panneau suspendu simple, une porte et quatre tiroirs avec plateau en acier
L'établi à panneau suspendu simple, une porte et quatre tiroirs avec plateau en acier, développé indépendamment par Guang'ermei Precision Components, adopte une structure de plateau composite en tôle d'acier brute de 5 mm et panneau haute densité, offrant une capacité de charge totale de 1 000 kg. Il répond aux exigences de gestion 6S des ateliers de fabrication dans les secteurs de l'électronique, des pièces automobiles et des moules métalliques, avec des dimensions standard disponibles en stock et une personnalisation sur mesure.
Points forts du produit
- Plateau composite en tôle d'acier brute de 5 mm, haute capacité de charge et longue durée de vie
- Châssis en acier laminé à froid de type C, capacité de charge totale de 1 000 kg
- Conception à 4 tiroirs étagés pour un rangement organisé des outils
- Panneau suspendu double à trous carrés et à persiennes pour une gestion visuelle 6S des outils
- Structure modulaire démontable pour un déploiement rapide sur site
Caractéristiques techniques
- Dimensions standard (L × l × H mm)
- 1500×750×800+500｜1800×750×800+500｜2100×750×800+500
- Structure du plateau
- Tôle d'acier brute de 5 mm + panneau haute densité de 45 mm + bande PVC noire, épaisseur totale 50 mm
- Matériau du châssis
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100×50 mm
- Configuration des tiroirs
- Armoire simple à 4 tiroirs (2 × 100 mm de haut, 2 × 200 mm de haut), espace intérieur 460×460 mm, capacité de charge par tiroir 80 kg
- Type de panneau suspendu
- 1 panneau à trous carrés (10×10 mm) de 500 mm de haut + 1 panneau à persiennes, capacité de charge par trou 10 kg
- Traitement de surface
- Décapage et phosphatation + revêtement par poudrage électrostatique + cuisson à haute température 250 °C, couleur gris clair standard
- Mode d'assemblage
- Structure entièrement boulonnée et démontable, emballage carton
Structure fiable · Adaptation aux scénarios · Personnalisation flexible
L'établi à panneau suspendu simple, une porte et quatre tiroirs avec plateau en acier de Guang'ermei est spécialement conçu pour les environnements de travail intensifs, alliant capacité de charge, efficacité de rangement des outils et exigences de gestion visuelle 6S sur site. Le produit perpétue le concept modulaire des équipements de poste de travail Guang'ermei, avec un cadre en acier laminé à froid de type C et une structure démontable à boulons, facilitant le transport, l'installation et les ajustements ultérieurs.
Points forts de la configuration principale
- Plateau composite en acier: épaisseur totale de 50 mm (tôle d'acier brute de 5 mm + panneau haute densité de 45 mm + bordure en PVC noir), surface résistante à l'usure, aux hautes températures et aux chocs, charge statique ≥ 1 000 kg ;
- Cadre porteur stable: section en C de 100 × 50 mm, corps principal en tôle d'acier laminé à froid de qualité de 1,5 mm, charge nominale de l'ensemble de l'établi de 1 000 kg ;
- Système de tiroirs haute efficacité: armoire équipée de 4 tiroirs (100 mm de haut × 2 + 200 mm de haut × 2), espace intérieur de 460 × 460 mm, glissière simple emboutie de série, charge par tiroir de 80 kg, panneau en tôle laminée à froid de 1,5 mm, avec poignée en alliage d'aluminium et fente pour étiquette ;
- Système de panneau suspendu double mode: intègre un panneau suspendu à trous carrés de 500 mm de hauteur (entraxe de 10 × 10 mm) et un panneau à persiennes, chacun au nombre de 1, charge par trou de 10 kg, permettant la gestion standardisée par suspension des outils, instruments de mesure, gabarits, etc. ;
- Traitement de surface de qualité industrielle: couleur standard gris-blanc (décapage phosphatation + peinture électrostatique en poudre + cuisson à haute température de 250 °C), résistant à la corrosion et facile à nettoyer, autres couleurs disponibles sur demande.
Spécifications et livraison
Trois dimensions courantes disponibles en stock :
● 1 500 × 750 × 800 + 500 mm (hauteur panneau suspendu incluse)
● 1 800 × 750 × 800 + 500 mm
● 2 100 × 750 × 800 + 500 mm
Personnalisation rapide pour dimensions non standard. L'ensemble est emballé en carton, poids bruts respectifs de 153,9 kg / 171,2 kg / 187,6 kg.
Convient aux lignes d'assemblage électronique, postes d'assemblage de pièces automobiles, zones de réparation de moules, laboratoires de contrôle et ateliers de formation des établissements professionnels, s'intégrant parfaitement aux systèmes de production allégée et de stockage intelligent.
