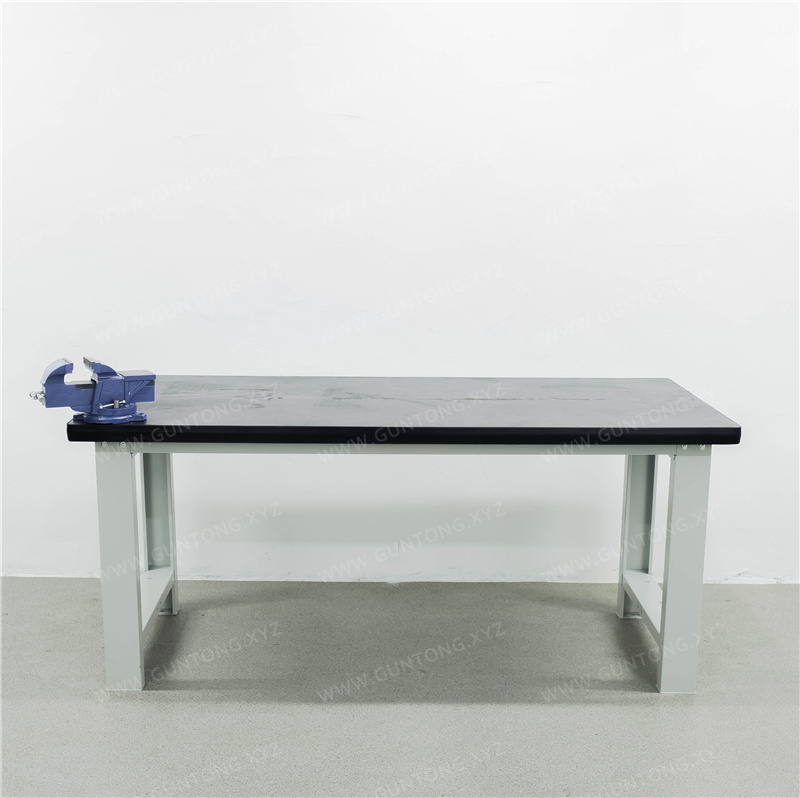

Établi à plateau en acier avec étau
Établi à plateau en acier développé par Guang'ermei Precision Components, intégrant un étau lourd de 4 pouces, adapté aux opérations de haute précision et haute intensité telles que l'assemblage d'ajustage, la maintenance mécanique et le réglage de moules. Structure composite de cadre en C et plateau en acier brut de 5 mm, capacité de charge totale de 1000 kg, alliant rigidité, résistance à l'usure et adaptabilité sur site.
Points forts du produit
- Plateau en acier brut de 5 mm + panneau composite haute densité, résistant à l'usure et aux chocs
- Cadre en acier laminé à froid en C de 100×50 mm, capacité de charge totale de 1000 kg
- Étau lourd de 4 pouces en standard, largeur de mors 100 mm, ouverture 120 mm
- Structure démontable par boulons, déploiement rapide sur site et extension flexible
Caractéristiques techniques
- Structure du plateau
- Acier brut de 5 mm + panneau haute densité de 45 mm + bande PVC noire, épaisseur totale 50 mm
- Matériau du cadre
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100×50 mm
- Spécifications de l'étau
- Étau lourd de 4 pouces (largeur de mors 100 mm), poids net environ 11 kg
- Traitement de surface
- Décapage et phosphatation + revêtement par poudrage électrostatique, cuisson et durcissement à haute température de 250°C
- Conditionnement
- Emballage carton, structure modulaire assemblée par boulons
Établi à plateau en acier conçu pour les travaux de serrurerie lourds
La série d'établis à plateau en acier avec étau de Guang Er Mei est développée pour répondre aux besoins des postes de travail en première ligne de l'industrie manufacturière, intégrant stabilité structurelle, facilité d'utilisation et exigences de gestion de site 6S. Les produits sont largement utilisés dans les usines de pièces automobiles, les ateliers de quincaillerie et de moules, les centres de maintenance d'équipements et les bases de formation des écoles professionnelles.
Avantages structurels principaux
- Plateau composite en acier: plaque d'acier brute de 5 mm + substrat haute densité de 45 mm + bordure en PVC noir, épaisseur totale de 50 mm, surface plane et résistante à l'usure, résistante aux hautes températures et aux chocs, sans déformation après une utilisation prolongée ;
- Cadre renforcé en forme de C: section de 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de 1,5 mm, soudage intégral + renforcement par boulons, garantissant une charge statique de l'ensemble de l'établi ≥ 1000 kg ;
- Étau standard pour travaux lourds: équipé en standard d'un étau industriel de 4 pouces (largeur de mâchoire de 100 mm), ouverture réelle atteignant 120 mm, verrouillage automatique stable, force de serrage élevée, adapté aux opérations fréquentes sous charge lourde ;
- Conception modulaire démontable: structure entièrement assemblée par boulons, facilitant le transport, l'assemblage sur site et les ajustements ultérieurs, adaptée aux différentes configurations d'ateliers et aux besoins de mise à niveau des lignes de production.
Spécifications et configurations courantes
| Modèle | Dimensions extérieures (L × l × H, mm) | Charge admissible du plateau | Poids brut de l'établi | Configuration de l'étau |
|---|---|---|---|---|
| GM-TB-1500 | 1500 × 750 × 800 | ≥ 1000 kg | 96 kg | Étau lourd de 4 pouces en standard |
| GM-TB-1800 | 1800 × 750 × 800 | ≥ 1000 kg | 113,2 kg | Étau lourd de 4 pouces en standard |
| GM-TB-2100 | 2100×750×800 | ≥1000kg | 127.5kg | Étau robuste de 4 pouces inclus en standard |
Personnalisation non standard disponible : longueur ajustable selon les besoins, ajout de tiroirs/panneaux perforés/pédaliers, choix de différentes couleurs (décapage et phosphatation + revêtement par poudre électrostatique, durcissement à haute température de 250 ℃), répondant aux exigences des environnements d'atelier ISO/TS 16949 et compatible avec les zones sensibles aux ESD.
