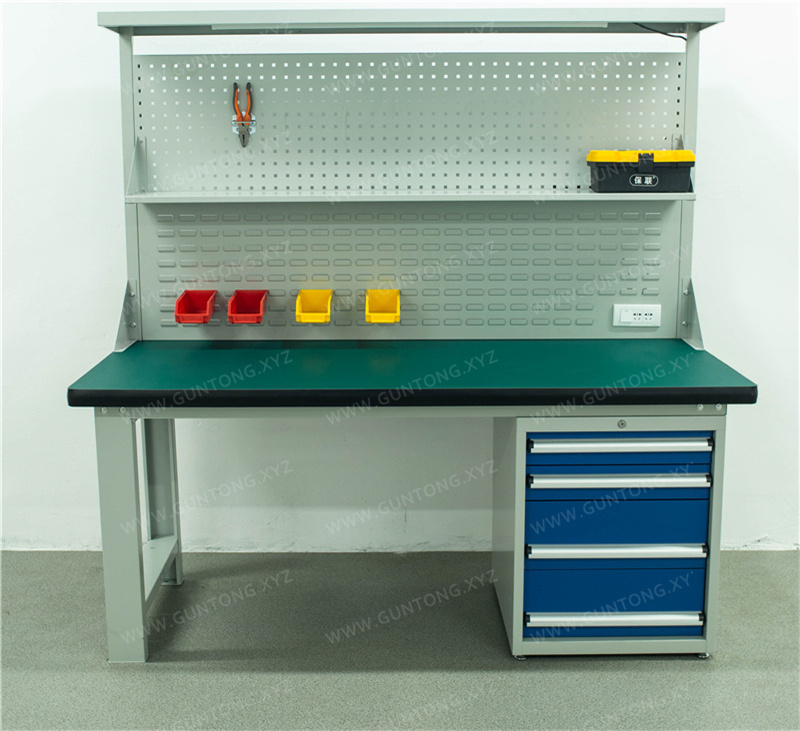

Établi composite à double panneau perforé et quatre tiroirs
L'établi composite à double panneau perforé et quatre tiroirs, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire démontable. Il intègre un plan de travail composite à haute capacité de charge, un système de double panneau de suspension et un support d'éclairage LED. Il est adapté aux postes de travail nécessitant une gestion optimisée de l'espace et une forte capacité de charge, tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules.
Points forts du produit
- Plan de travail composite : structure tri-couche de 50 mm d'épaisseur, résistant à l'usure et aux huiles, capacité de charge de 1000 kg
- Système de double panneau : combinaison de trous carrés et de persiennes, capacité de charge de 10 kg par trou, suspension d'outils plus flexible
- Conception à quatre tiroirs : combinaison de tiroirs hauts et bas, répondant aux besoins de rangement classifié et d'accès fréquent
- Support intégré : comprend un éclairage LED et des prises électriques, améliorant la fonctionnalité et la sécurité du poste de travail
- Production modulaire : personnalisation des dimensions, couleurs et modules fonctionnels selon les besoins
Caractéristiques techniques
- Dimensions standard (L × l × H + hauteur du support d'éclairage)
- 1500 × 750 × 800 + 1000 ; 1800 × 750 × 800 + 1000 ; 2100 × 750 × 800 + 1000 (mm)
- Structure du plan de travail
- Revêtement en caoutchouc vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + bordure PVC noire, épaisseur totale 50 mm
- Matériau du cadre
- Tôle d'acier laminée à froid de 1,5 mm, section en C de 100 × 50 mm
- Configuration des tiroirs
- 4 tiroirs (100 mm de haut × 2 + 200 mm de haut × 2), espace intérieur 460 × 460 mm, capacité de charge de 80 kg par tiroir
- Dimensions des panneaux
- 450 mm de haut × 750 mm de large, 1 panneau à trous carrés et 1 panneau à persiennes, espacement des trous 10 × 10 mm, épaisseur du panneau nu 1,0 mm
- Configuration du support d'éclairage
- Hauteur 1000 mm, comprend un éclairage LED 16 W, une prise combinée 2/3 trous et un câble d'alimentation
- Traitement de surface
- Décapage et phosphatation + revêtement par pulvérisation électrostatique de poudre, cuisson et durcissement à haute température de 250 °C
- Conditionnement
- Structure démontable à assemblage par boulons, emballage en carton standard
Conception structurelle alliant fonctionnalité et évolutivité
Cet établi à double panneau perforé et quatre tiroirs repose sur une structure en cadre en C de section 100 × 50 mm, fabriquée en tôle d'acier laminée à froid de 1,5 mm pliée d'une seule pièce, offrant une charge statique totale de 1 000 kg. Le plan de travail composite, d'une épaisseur totale de 50 mm, est constitué d'un revêtement en caoutchouc vert résistant à l'usure de 2 mm, d'un panneau haute densité de 48 mm et d'une bande de chant en PVC noir, assemblés par thermocompression, offrant d'excellentes performances en matière de résistance à l'usure, aux huiles et aux chocs.
Quatre tiroirs + double panneau perforé + éclairage intégré, pour une utilisation efficace de l'espace tridimensionnel
Équipé de quatre tiroirs indépendants (2 × 100 mm de haut + 2 × 200 mm de haut), avec des dimensions intérieures de 460 × 460 mm, utilisant une structure à glissière simple emboutie, chaque tiroir supportant une charge de 80 kg ; le caisson mesure 566 × 600 × 700 mm, avec des portes et panneaux en tôle d'acier laminée à froid de 1,5 mm, dotés de poignées en alliage d'aluminium et de porte-étiquettes, facilitant la gestion visuelle 6S.
Un panneau perforé de 450 mm de haut est installé de chaque côté : un panneau à trous carrés (entraxe de 10 × 10 mm) d'un côté et un panneau à persiennes de l'autre, d'une épaisseur de tôle nue de 1,0 mm, chaque trou supportant une charge de 10 kg, permettant le montage flexible d'accessoires standard tels qu'outils, instruments de mesure et pinces à câbles.
Le sommet intègre un support d'éclairage de 1 000 mm de haut, équipé en standard d'un tube LED de 16 W, d'une prise combinée à deux et trois trous et d'un cordon d'alimentation, répondant aux doubles besoins d'éclairage et d'alimentation des équipements.
Dimensions standardisées et adaptation sur mesure en parallèle
Trois dimensions standard sont disponibles (unité : mm) :
● 1500 × 750 × 800 + 1000
● 1800 × 750 × 800 + 1000
● 2100 × 750 × 800 + 1000
Prise en charge des dimensions hors standard, des couleurs (gris-blanc comme couleur standard), des traitements de surface (décapage et phosphatation + pulvérisation électrostatique de poudre, durcissement à haute température de 250 °C) et de l'ajout de modules fonctionnels, pour s'adapter aux différentes configurations d'ateliers et aux normes de gestion 6S.
L'ensemble adopte une structure démontable à assemblage par boulons, emballée en carton, facilitant le transport et l'assemblage rapide sur site.
