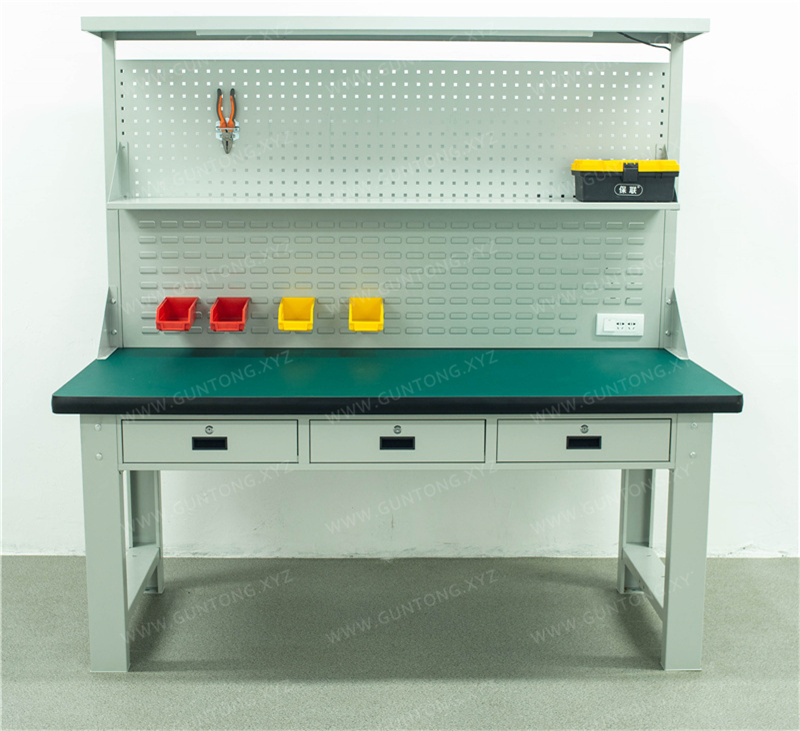

Établi composite à double panneau perforé et trois tiroirs
Développé par Guang'ermei Precision Components, l'établi composite à double panneau perforé et trois tiroirs adopte une conception modulaire démontable. Il intègre un plan de travail composite à haute capacité de charge, un système de double panneau de suspension et des unités de tiroirs standardisées, adapté aux postes de travail nécessitant une gestion optimisée de l'espace et une grande stabilité de charge, tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules.
Points forts du produit
- Plan de travail composite : film résistant à l'usure de 50 mm + panneau haute densité, capacité de charge de 1000 kg, résistant à l'huile et aux chocs
- Système de double panneau : combinaison de panneaux à trous carrés et à persiennes, capacité de charge de 10 kg par trou, fixation d'outils plus flexible
- Disposition horizontale de trois tiroirs : 3 tiroirs de profondeurs différentes, capacité de charge de 80 kg par tiroir, adapté à divers outillages
- Châssis en acier laminé à froid de type C : structure principale de 1,5 mm d'épaisseur, capacité de charge globale de 1000 kg, structure stable et indéformable
- Support d'éclairage intégré : comprend éclairage LED, prises électriques et gestion des câbles, prêt à l'emploi
Caractéristiques techniques
- Dimensions standard (L × l × H + support d'éclairage)
- 1500 × 750 × 800 + 1000 mm / 1800 × 750 × 800 + 1000 mm / 2100 × 750 × 800 + 1000 mm
- Structure du plan de travail
- Film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + bordure PVC noir, épaisseur totale 50 mm
- Matériau et épaisseur du châssis
- Acier laminé à froid de type C, section 100 × 50 mm, épaisseur 1,5 mm
- Configuration des tiroirs
- Trois tiroirs horizontaux, hauteur 115 mm, espace intérieur 320/420/520 × 430 mm, glissière simple, capacité de charge de 80 kg par tiroir
- Spécifications des panneaux
- 1 panneau à trous carrés et 1 panneau à persiennes, hauteur 450 mm, diamètre des trous 10 × 10 mm, capacité de charge de 10 kg par trou
- Système de support d'éclairage
- Hauteur 1000 mm, comprend tube LED (16 W), prise combinée 2/3 trous, câble d'alimentation
- Traitement de surface
- Décapage et phosphatation + revêtement par pulvérisation électrostatique de poudre, durcissement à haute température de 250 °C, couleur standard gris-blanc
- Type de structure
- Structure démontable à assemblage par boulons, emballage carton
Établi composite conçu pour des postes de travail à haute efficacité
L'établi composite à double panneau perforé et trois tiroirs est l'un des modèles phares de la « série à double panneau » de Guang'ermei Precision Components. Il allie une disposition ergonomique, une résistance structurelle de niveau industriel et une capacité flexible de fixation d'outils, répondant aux exigences de fonctionnalité, de compatibilité et d'évolutivité des équipements de poste de travail pour la gestion 6S et la production allégée dans les ateliers modernes.
Avantages structurels clés
- Système de plan de travail composite :Épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm, d'un substrat haute densité de 48 mm et d'une bande de chant en PVC noir thermoformée, offrant d'excellentes performances en matière de résistance à l'usure, aux huiles et aux chocs, avec une charge statique du plan de travail atteignant 1000 kg ;
- Configuration coordonnée à double panneau perforé :Équipé en standard d'un panneau perforé à trous carrés de 450 mm de hauteur (entraxe des trous de 10 × 10 mm) et d'un panneau à lamelles, chaque trou supportant une charge de 10 kg, permettant la fixation diversifiée d'outils, d'instruments de mesure, de serre-câbles, etc., afin d'améliorer l'efficacité d'accès ;
- Disposition horizontale à trois tiroirs :3 tiroirs indépendants (hauteur de 115 mm), dimensions intérieures respectives de 320/420/520 mm × 430 mm, équipés de glissières simples embouties, chaque tiroir supportant une charge de 80 kg, adaptés aux bacs standard et aux outillages courants ;
- Cadre à haute rigidité :Cadre principal en forme de C, section de 100 × 50 mm, fabriqué en tôle d'acier laminée à froid de 1,5 mm pliée d'une seule pièce, charge totale de l'établi de 1000 kg, garantissant l'absence de déformation sur le long terme ;
- Système de support d'éclairage intégré :Support d'éclairage supérieur de 1000 mm de hauteur, comprenant un tube LED (16 W), une prise combinée deux/trois trous avec câble d'alimentation, prêt à l'emploi, assurant l'éclairage de travail et l'alimentation des équipements.
Spécifications et support de personnalisation
Spécifications standard en stock : 1500 × 750 × 800 + 1000 mm, 1800 × 750 × 800 + 1000 mm, 2100 × 750 × 800 + 1000 mm (unité : mm) ; d'autres dimensions, couleurs (gris-blanc par défaut, option de décapage à l'acide, phosphatation + peinture électrostatique) et modules fonctionnels (ajout d'un étau, d'une pédale de déverrouillage, d'une armoire à double niveau, etc.) sont tous disponibles en personnalisation sur mesure.
Livraison et services
Structure démontable à assemblage par boulons, emballage en carton, facilitant le transport et l'assemblage rapide sur site. Guang'ermei offre un service complet allant de l'évaluation de l'agencement des postes de travail, à la conception de solutions en 3D, au contrôle en usine, jusqu'à l'option d'un guide d'installation sur site, adapté aux environnements d'application réels de multiples industries telles que l'électronique, l'automobile, les moules métalliques, la maintenance et les essais.
