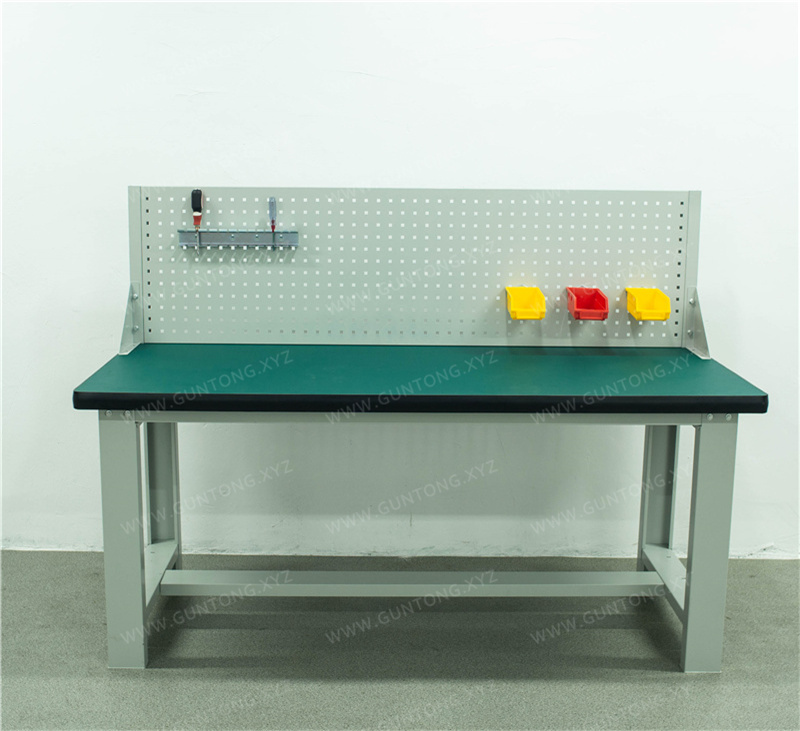

Établi composite à panneau perforé simple (avec barre de renfort)
Établi composite à panneau perforé simple personnalisé par Guang'ermei Precision Components, doté d'un plateau composite de 50 mm (film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + chants PVC), d'une structure en cadre en C de 100 × 50, supportant une charge totale de 1000 kg ; équipé en standard d'un panneau perforé à trous carrés de 500 mm (Φ10 × 10, charge par trou de 10 kg) et d'une barre de renfort inférieure, avec revêtement par pulvérisation électrostatique gris clair (cuisson à haute température de 250 °C), adapté aux ateliers 6S dans les secteurs de l'électronique, des pièces automobiles et de la maintenance de moules.
Points forts du produit
- Plateau composite de 50 mm | Film résistant à l'usure + panneau haute densité + chants PVC, résistant aux chocs et aux huiles
- Cadre principal en C de 100 × 50 | Tôle laminée à froid de 1,5 mm + décapage et phosphatation + pulvérisation à haute température de 250 °C
- Panneau perforé à trous carrés de 500 mm | Entraxe standard Φ10 × 10, charge par trou de 10 kg, gestion visuelle des outils
- Barre de renfort inférieure de série | Renforce la stabilité structurelle, sert également de point d'accrochage temporaire pour câbles et petites pièces
- Structure à assemblage rapide par boulons | Sans soudure, facile à déplacer, adapté à l'ajustement flexible des lignes de production
Caractéristiques techniques
- Dimensions standard (L × l × H + hauteur du panneau)
- 1500 × 750 × 800 + 500 mm / 1800 × 750 × 800 + 500 mm / 2100 × 750 × 800 + 500 mm
- Structure du plateau
- Film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + chants PVC noir pressés mécaniquement, épaisseur totale de 50 mm
- Matériau et traitement du cadre
- Tôle d'acier laminée à froid de 1,5 mm, section en C de 100 × 50 mm, décapage et phosphatation + pulvérisation électrostatique de poudre (cuisson à haute température de 250 °C)
- Spécifications du panneau perforé
- Panneau perforé à trous carrés de 500 mm de hauteur, entraxe de 10 × 10 mm, épaisseur de tôle de 1,0 mm ; panneau à persiennes en option
- Configuration de la barre de renfort
- Barre de renfort transversale unique sous le plateau, renforce la résistance à la torsion et étend les fonctions auxiliaires
- Capacité de charge
- Charge statique du plateau ≥ 1000 kg, charge nominale de l'établi ≥ 1000 kg
- Couleur standard
- Gris clair (RAL 7035), autres couleurs RAL personnalisables
- Emballage et installation
- Emballage carton, structure démontable à assemblage par boulons, montage simplifié sur site
Établi composite à panneau perforé simple (avec barre de renfort) — Plateforme modulaire de support central pour poste de travail
L'établi composite à panneau perforé simple lancé par Guang'ermei Precision Components est spécialement conçu pour les postes de travail de première ligne dans l'industrie manufacturière, alliant capacité de charge élevée, gestion visuelle des outils et assemblage rapide. Le produit adopte une structure standardisée combinée à des configurations ajustables non standard, et est largement utilisé dans les lignes d'assemblage électronique, les postes de contrôle des pièces automobiles, les zones de maintenance des moules métalliques et les ateliers de formation des écoles professionnelles.
Avantages structurels clés
- Système de plateau composite: épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm (anti-huile, anti-rayures), d'un substrat en panneau haute densité de 48 mm et de bandes de chant en PVC noir pressées mécaniquement, surface plane élevée, aucune déformation après utilisation prolongée, charge statique du plateau ≥ 1000 kg ;
- Châssis principal en C: section de 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de 1,5 mm, traité par décapage acide, phosphatation et revêtement en poudre électrostatique, cuit à haute température de 250 °C, rigidité structurelle élevée et niveau de protection anticorrosion élevé ;
- Système de panneau perforé fonctionnel: équipé en standard d'un panneau perforé à trous carrés de 500 mm de hauteur (entraxe des trous 10 × 10 mm, épaisseur de panneau 1,0 mm), charge par trou de 10 kg, permettant l'installation flexible de crochets, supports d'outils, pinces à câbles et autres accessoires ; un panneau à persiennes est également disponible en option pour améliorer la ventilation et la transparence visuelle ;
- Configuration pratique de la barre de renfort: une barre de renfort transversale est intégrée sous le corps de l'établi, renforçant la résistance à la torsion globale tout en fournissant des points de support auxiliaires pour le rangement des câbles et la suspension de petits outillages ;
- Mode d'assemblage pratique: structure démontable à assemblage entièrement par boulons, emballée en carton en usine, assemblage rapide sur site sans soudure ni équipement lourd, adapté aux besoins de relocalisation des lignes de production et d'évolution des postes de travail.
Spécifications et options d'adaptation
| Dimensions du modèle (L × l × H + hauteur du panneau perforé) | Charge du plateau | Charge totale de l'établi | Poids brut (env.) | Mode de livraison |
|---|---|---|---|---|
| 1500 × 750 × 800 + 500 mm | ≥ 1000 kg | ≥ 1000 kg | 70,1 kg | Disponible en stock |
| 1800 × 750 × 800 + 500 mm | ≥ 1000 kg | ≥ 1000 kg | 78,6 kg | En stock |
| 2100×750×800+500 mm | ≥1000 kg | ≥1000 kg | 88.6 kg | En stock |
D'autres dimensions, couleurs (comme la personnalisation de la gamme RAL), types de panneaux perforés (trous carrés/louvres/grilles), étagères supplémentaires ou modules de tiroirs sont tous pris en charge pour la personnalisation non standard. Un ingénieur fournira un plan 3D et une liste de configuration dans un délai d'un jour ouvrable.
