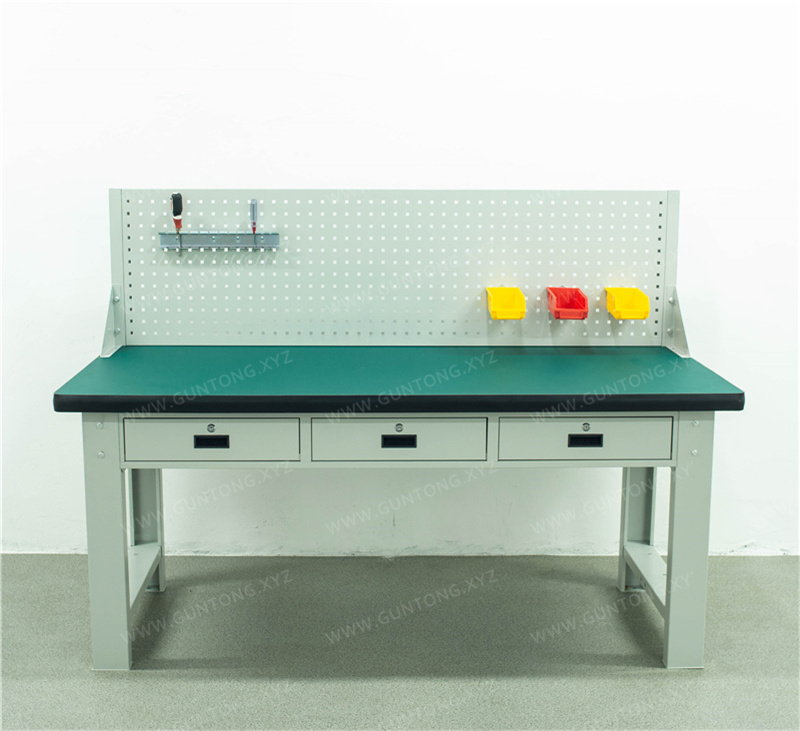

Établi composite à panneau perforé simple et trois tiroirs
Établi composite modulaire développé indépendamment par Guang'ermei Precision Components, doté d'un plateau composite en panneau haute densité et film résistant à l'usure, avec une structure en cadre en acier laminé à froid en forme de C. Équipé en standard de trois tiroirs et d'un panneau perforé carré de 500 mm, il allie capacité de charge, extensibilité et compatibilité avec la gestion de terrain 6S. Disponible en plusieurs dimensions en stock et personnalisable selon vos spécifications.
Points forts du produit
- Plateau d'une épaisseur totale de 50 mm : film résistant à l'usure de 2 mm + panneau haute densité de 48 mm, capacité de charge de 1000 kg
- Cadre en acier laminé à froid en forme de C, section de 100 × 50 mm, capacité de charge totale de 1000 kg
- Configuration à trois tiroirs (hauteur de 115 mm × 3), capacité de charge de 80 kg par tiroir, profondeur intérieure disponible en trois niveaux
- Panneau perforé carré de 500 mm inclus (entraxe de 10 × 10 mm), capacité de charge de 10 kg par trou, compatible avec des panneaux à lamelles
- Structure démontable à boulons, décapage et phosphatation + peinture électrostatique, cuisson à haute température de 250 °C
Caractéristiques techniques
- Dimensions courantes (L × l × H + hauteur du panneau)
- 1500 × 750 × 800 + 500 mm | 1800 × 750 × 800 + 500 mm | 2100 × 750 × 800 + 500 mm
- Structure du plateau
- Film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + bande de chant PVC noire
- Matériau et spécifications du cadre
- Tôle d'acier laminé à froid de 1,5 mm, structure en forme de C, section de 100 × 50 mm
- Configuration des tiroirs
- Trois tiroirs horizontaux, hauteur de 115 mm ; profondeur intérieure
- Spécifications du panneau
- Panneau perforé carré de 500 mm de hauteur, entraxe de 10 × 10 mm, tôle laminée à froid de 1,0 mm ; panneau à lamelles en option
- Traitement de surface
- Décapage et phosphatation + peinture en poudre électrostatique, cuisson à haute température de 250 °C
- Couleur standard
- Gris blanc (personnalisable sur demande)
- Emballage et structure
- Assemblage démontable par boulons, emballage en carton
- Poids brut de référence
- Modèle 1500 mm env. 86,3 kg | Modèle 1800 mm env. 96,2 kg | Modèle 2100 mm env. 107,4 kg
Guang Er Mei Precision Components se consacre à la recherche, au développement et à la fabrication d'équipements de poste de travail d'atelier depuis plus de dix ans. Ce modèleÉtabli composite à panneau perforé simple et trois tiroirsest une configuration classique de la série des plateaux composites, largement utilisée dans l'assemblage électronique, le contrôle de pièces automobiles, la réparation de moules métalliques et les travaux pratiques scolaires, ainsi que dans tous les environnements exigeant une combinaison d'espace de travail, de rangement d'outils et de gestion visuelle.
Avantages clés de conception
Plateau composite haute résistance :Épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm (résistant à l'huile et aux chocs), d'un substrat en panneau haute densité de 48 mm et d'une bande de chant en PVC noir thermoformée. La capacité de charge statique du plateau atteint 1 000 kg, avec une surface plane et résistante à l'usure, répondant aux besoins d'opérations fréquentes et au placement de pièces lourdes.
Structure portante stable :Le corps principal utilise un cadre en C formé par pliage de tôle d'acier laminée à froid de 1,5 mm (section de 100 × 50 mm). La structure globale est optimisée mécaniquement, avec une capacité de charge nominale de 1 000 kg pour l'ensemble de l'établi, garantissant une utilisation stable à long terme.
Système de rangement efficace :Disposition horizontale de 3 tiroirs indépendants (hauteur de 115 mm chacun), avec une profondeur intérieure disponible en trois niveaux : 320 mm / 420 mm / 520 mm, équipés de glissières simples embouties, chaque tiroir supportant 80 kg. Le corps du meuble utilise une tôle nue de 1,0 mm, alliant résistance et légèreté.
Interfaces d'extension flexibles :Le dessus intègre 1 panneau perforé à trous carrés standard de 500 mm de haut (entraxe des trous de 10 × 10 mm), chaque trou supportant 10 kg, permettant de fixer librement des crochets, des étagères, des porte-outils et autres accessoires. Il peut également être remplacé selon les besoins par un panneau à persiennes pour améliorer la ventilation et la visibilité.
Garantie de fabrication et de livraison
Toute la série adopte une structure démontable à boulons, pré-assemblée et calibrée en usine, emballée dans des cartons standardisés pour faciliter le transport et l'installation rapide sur site. Le traitement de surface comprend un décapage à l'acide, une phosphatation et une pulvérisation électrostatique de poudre, avec un durcissement à haute température de 250 °C, offrant une forte adhérence du revêtement, une résistance à la corrosion et une durabilité accrue. La couleur standard est le gris-blanc, avec possibilité de personnalisation selon la charte graphique du client.
Scénarios d'application
- Industrie manufacturière électronique : opérations auxiliaires de placement SMT, postes de test fonctionnel PCBA
- Usines de pièces automobiles : assemblage de sous-ensembles, postes de contrôle et de retouche
- Ateliers de moules métalliques : ajustage de moules, stockage temporaire d'instruments de mesure et placement de petits gabarits
- Établissements d'enseignement professionnel : plateformes de travaux pratiques en usinage et en mécatronique
- Centres de maintenance et de contrôle : calibration d'instruments, organisation de faisceaux de câbles et zones de rangement d'outils
