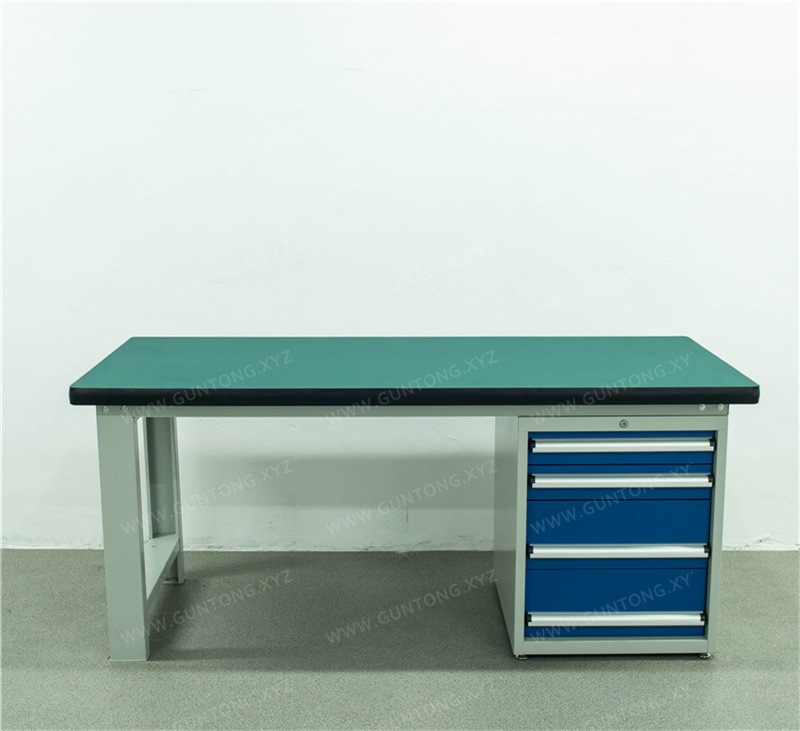

Établi composite à quatre tiroirs sans panneau suspendu avec armoire au sol
L'établi composite à quatre tiroirs sans panneau suspendu avec armoire au sol, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire démontable et un plateau composite à haute capacité de charge. Il est conçu pour les ateliers d'assemblage électronique, d'assemblage de pièces automobiles et de maintenance de moules métalliques, où l'optimisation de l'espace et le rangement des outils sont essentiels.
Points forts du produit
- Structure intégrée sans panneau suspendu, éliminant les risques de déformation des bras en porte-à-faux et améliorant la stabilité à long terme
- Plateau composite de 50 mm alliant résistance et fonctionnalité, répondant aux exigences de management visuel 6S
- Agencement différencié des quatre tiroirs, adapté au rangement classé des outils, instruments de mesure et petits accessoires de différentes tailles
- Construction entièrement en acier laminé à froid avec revêtement par pulvérisation et cuisson à haute température, adapté aux environnements d'ateliers électroniques, automobiles et métalliques
Caractéristiques techniques
- Dimensions standard (L × l × H)
- 1500 × 750 × 800 mm / 1800 × 750 × 800 mm / 2100 × 750 × 800 mm
- Structure du plateau
- Film vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + chants PVC, épaisseur totale 50 mm
- Matériau du cadre
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100 × 50 mm
- Configuration des tiroirs
- 4 tiroirs (2 × 100 mm de haut + 2 × 200 mm de haut), espace intérieur 460 × 460 mm, capacité de charge par tiroir 80 kg
- Dimensions de l'armoire
- 566 × 600 × 700 mm (l × P × H), caisson en tôle laminée à froid de 1,0 mm
- Traitement de surface
- Décapage et phosphatation + revêtement par pulvérisation électrostatique, cuisson à 250 °C, couleur gris clair standard
- Capacité de charge
- Charge statique du plateau 1000 kg, charge nominale de l'établi 1000 kg
- Mode d'installation
- Structure démontable à assemblage par boulons, permettant un montage rapide sur site et un ajustement de position
Structure fiable · Rangement efficace · Installation facile
Cet établi composite à quatre tiroirs sans panneau suspendu avec armoire au sol est spécialement conçu pour optimiser les postes de travail de fabrication moderne. Il abandonne la structure traditionnelle à panneau suspendu et adopte un cadre en C reliant directement l'armoire au plateau, améliorant ainsi la rigidité globale et la stabilité à long terme. L'ensemble est assemblé par boulons, facilitant le transport, l'assemblage sur site et les ajustements ultérieurs.
Description des configurations principales
- Plateau composite: épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + bandes de chant en PVC noir thermoformées, offrant une excellente résistance à l'usure, aux huiles et aux chocs, avec une charge statique maximale de 1000 kg ;
- Châssis principal: section en C de 100 × 50 mm, tôle d'acier laminée à froid de 1,5 mm pliée et soudée, traitée par décapage, phosphatation et peinture électrostatique en poudre (cuisson à 250 °C), couleur standard gris-blanc, anticorrosion et antirouille, couleurs personnalisables ;
- Système à quatre tiroirs: comprend 2 tiroirs de 100 mm de haut + 2 tiroirs de 200 mm de haut, dimensions intérieures 460 × 460 mm, équipés de glissières simples embouties, charge unitaire par tiroir de 80 kg, panneaux de tiroirs en tôle laminée à froid de 1,5 mm, poignées en alliage d'aluminium et porte-étiquettes de série ;
- Armoire au sol: dimensions 566 × 600 × 700 mm (L × P × H), structure en tôle laminée à froid de 1,0 mm, support de charge intégré avec l'établi, charge nominale totale de l'établi 1000 kg ;
- Spécifications et emballage: trois dimensions standard disponibles en stock : 1500 × 750 × 800 mm, 1800 × 750 × 800 mm, 2100 × 750 × 800 mm, personnalisation hors standard possible ; emballage en carton, poids brut du modèle 1500 mm : 92,9 kg, modèle 1800 mm : 100,2 kg, modèle 2100 mm : 109 kg.
