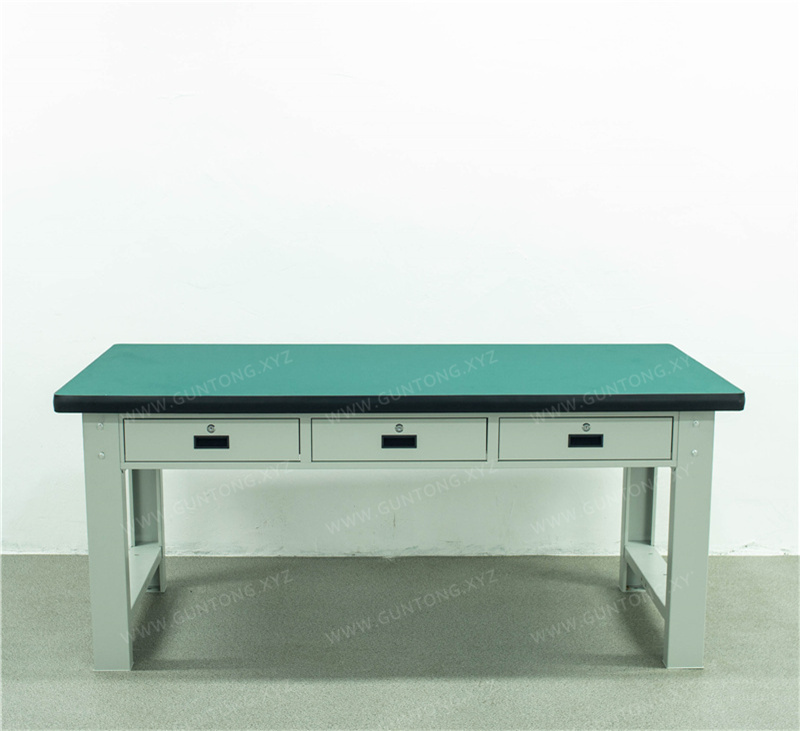

Établi composite à trois tiroirs sans panneau suspendu
L'établi composite à trois tiroirs sans panneau suspendu, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire démontable et un plateau composite à haute capacité de charge. Il est adapté aux ateliers exigeant flexibilité spatiale et durabilité, tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules métalliques.
Points forts du produit
- Conception sans panneau suspendu, champ de vision dégagé, facilité de câblage et d'entretien
- Plateau composite de 50 mm, résistant à l'usure et aux huiles, capacité de charge jusqu'à 1000 kg
- Châssis en acier laminé à froid de type C 100×50 mm, capacité de charge totale de 1000 kg
- Trois tiroirs disposés horizontalement, capacité de charge unitaire de 80 kg, adapté à la gestion fine des outils
- Assemblage modulaire par boulons, installation rapide et ajustement ultérieur de la structure
Caractéristiques techniques
- Dimensions standard (L×l×H)
- 1500×750×800 mm｜1800×750×800 mm｜2100×750×800 mm
- Structure du plateau
- Film vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + chant PVC noir, épaisseur totale 50 mm
- Matériau du châssis
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100×50 mm
- Configuration des tiroirs
- 3 tiroirs horizontaux, dimensions intérieures 320/420/520×430×115 mm, glissière simple, capacité de charge unitaire de 80 kg
- Tôle du caisson
- Tôle nue de 1,0 mm
- Traitement de surface
- Décapage phosphatation + peinture électrostatique en poudre + cuisson à haute température de 250 °C
- Couleur
- Gris blanc standard, autres coloris disponibles sur demande
- Conditionnement
- Emballage carton en éléments séparés (châssis, tiroirs et plateau conditionnés indépendamment)
- Poids brut indicatif
- Modèle 1500 mm env. 78,7 kg｜Modèle 1800 mm env. 87,5 kg｜Modèle 2100 mm env. 97,6 kg
Structure épurée · Capacité de charge fiable · Installation facile
L'établi composite à trois tiroirs sans panneau suspendu est un modèle classique de la série « Établis à plateau composite » de Guang'ermei, spécialement conçu pour réduire les obstructions visuelles, améliorer le champ de vision opérationnel et faciliter la maintenance. Abandonnant la structure traditionnelle à panneau suspendu, il adopte un cadre en C assemblé par boulons, permettant un montage rapide et des ajustements ultérieurs, s'adaptant ainsi aux besoins d'aménagement dynamique des sites de production allégée.
Points forts de la conception
- Système de plateau composite :Épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + bande de chant en PVC noir, le tout thermoformé en une seule pièce, offrant une excellente résistance à l'usure, aux taches d'huile et aux chocs, avec une capacité de charge statique du plateau atteignant 1000 kg ;
- Cadre à haute rigidité :Section en C de 100 × 50 mm, corps principal en tôle d'acier laminée à froid de 1,5 mm pliée et soudée, capacité de charge nominale de l'ensemble de 1000 kg, répondant aux besoins des outillages lourds et des opérations multi-processus en parallèle ;
- Disposition horizontale à trois tiroirs :3 tiroirs indépendants (hauteur 115 mm), dimensions intérieures respectives de 320/420/520 × 430 mm, équipés en standard de glissières simples embouties, capacité de charge par tiroir de 80 kg, permettant le rangement classé des outils et un accès fréquent ;
- Traitement de surface de qualité industrielle :Teinte principale gris-blanc, traité par décapage-phosphatation + peinture électrostatique en poudre + cuisson à 250 °C, revêtement à forte adhérence, résistant à la corrosion et facile à nettoyer, conforme aux normes de gestion de site 6S.
Spécifications et support de livraison
Spécifications standard en stock : 1500 × 750 × 800 mm | 1800 × 750 × 800 mm | 2100 × 750 × 800 mm ; dimensions non standard disponibles sur mesure. L'ensemble est emballé séparément en cartons (piétement, ensemble de tiroirs, plateau composite emballés individuellement), facilitant le transport et l'assemblage sur site. Service de fourniture de rapport d'inspection en usine et de suivi logistique complet disponible.
Obtenir les plans techniques et la liste de configuration de ce modèle
