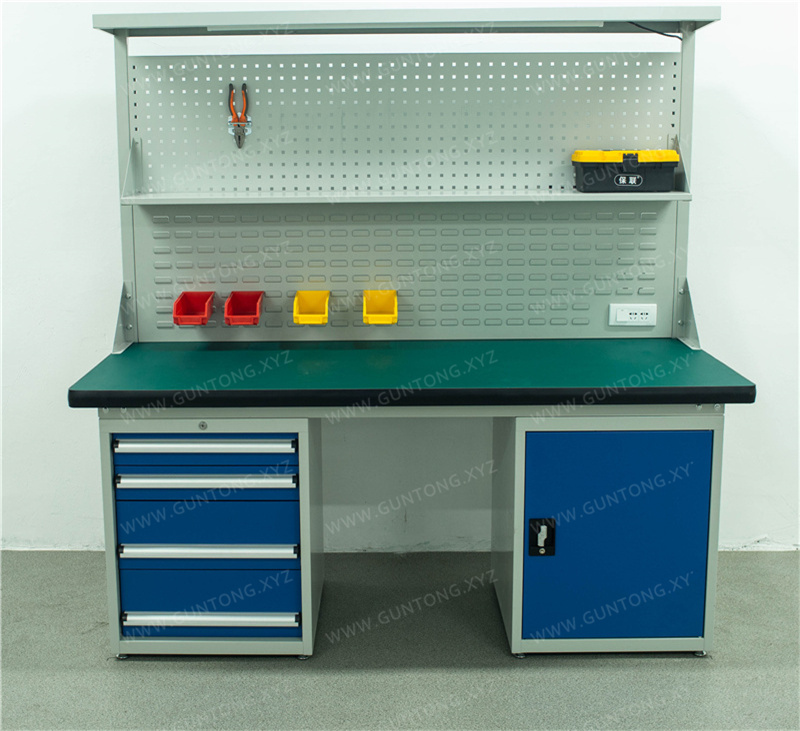

Établi composite à une porte et quatre tiroirs avec double panneau de suspension
L'établi composite à une porte et quatre tiroirs, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire démontable intégrant un double type de panneau de suspension (trous carrés + persiennes), un support d'éclairage LED et un plateau composite haute densité. Il est adapté aux environnements d'atelier exigeants en gestion de l'espace et en capacité de charge, tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules.
Points forts du produit
- Plateau composite stratifié : épaisseur de 50 mm, résistant à l'usure et aux huiles, capacité de charge de 1000 kg
- Double panneau de suspension : combinaison trous carrés + persiennes, capacité de charge de 10 kg par trou, compatible avec divers accessoires de suspension
- Stockage à quatre tiroirs étagés : hauteurs variées, poignées en alliage d'aluminium + porte-étiquettes, conforme à la gestion visuelle 6S
- Support d'éclairage LED intégré : éclairage 16 W, prises électriques, prêt à l'emploi
Caractéristiques techniques
- Structure du plateau
- Film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + bande de chant PVC noir, formé par pressage à chaud
- Matériau du cadre
- Tôle d'acier laminée à froid de 1,5 mm, section en C de 100 × 50 mm
- Configuration des tiroirs
- 4 tiroirs par caisson (2 × 100 mm de haut + 2 × 200 mm de haut), glissière simple emboutie, capacité de charge de 80 kg par tiroir
- Spécifications des panneaux de suspension
- 1 panneau à trous carrés (entraxe de 10 × 10 mm) et 1 panneau à persiennes, hauteur de 450 mm, épaisseur de tôle nue de 1,0 mm
- Système de support d'éclairage
- Hauteur de 1000 mm, comprenant un tube LED de 16 W, une prise combinée 2/3 trous et un cordon d'alimentation assorti
- Traitement de surface
- Décapage et phosphatation + peinture électrostatique en poudre, cuisson et durcissement à haute température de 250 °C, gris blanc standard
Aperçu du produit
Cet établi composite à une porte et quatre tiroirs est le modèle phare de la série d'armoires modulaires de précision Guang'ermei, spécialement conçu pour optimiser l'utilisation de l'espace de poste de travail et la gestion visuelle des outils. L'ensemble adopte une structure en cadre en acier laminé à froid en forme de C avec un plateau composite stratifié, prenant en charge une configuration flexible à double panneau de suspension, alliant fonctionnalité, durabilité et exigences de gestion de site 6S.
Caractéristiques principales
- Système de plateau composite: épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + bande de chant en PVC noir thermoformé, offrant d'excellentes performances de résistance à l'usure, aux huiles et aux chocs, capacité de charge statique du plateau atteignant 1000 kg ;
- Gestion coordonnée à double panneau de suspension: équipé en standard d'un panneau de suspension à trous carrés de 450 mm de hauteur (entraxe de trous de 10×10 mm) et d'un panneau à persiennes, chacun avec une capacité de charge par trou de 10 kg, prenant en charge divers accessoires de suspension pour outils, instruments de mesure, pinces à câbles, etc. ;
- Disposition modulaire des tiroirs: configuration à une armoire avec 4 tiroirs (2 de 100 mm de haut + 2 de 200 mm de haut), dimensions intérieures 460 × 460 mm, structure à glissière simple emboutie, capacité de charge par tiroir 80 kg, poignée en alliage d'aluminium + fente pour étiquette, facilitant l'identification et le classement ;
- Support d'éclairage intégré: support de lampe de 1000 mm de hauteur en partie supérieure, comprenant un tube LED de 16 W, une prise combinée deux/trois trous et un cordon d'alimentation, répondant aux besoins d'éclairage de base du poste de travail et d'alimentation des équipements ;
- Procédé de structure de qualité industrielle: cadre en tôle d'acier laminé à froid de 1,5 mm (section de 100×50 mm), corps d'armoire en tôle de 1,0 mm/panneaux de 1,5 mm, traités par décapage phosphatation + revêtement par poudre électrostatique (cuisson à haute température de 250 °C), couleur standard gris-blanc disponible en personnalisation.
Spécifications techniques
| Article | Description des paramètres |
|---|---|
| Dimensions extérieures (L×l×H) | 1500×750×800+1000 mm / 1800×750×800+1000 mm / 2100×750×800+1000 mm (support de lampe inclus) |
| Capacité de charge totale de l'établi | ≥1000 kg (plateau, cadre et tiroirs en pleine charge inclus) |
| Dimensions de l'armoire (l×P×H) | 566×600×700 mm |
| Mode d'emballage | Structure démontable, assemblage par boulons, emballage en carton |
| Poids brut de référence | Modèle 1500 mm env. 135,7 kg | Modèle 1800 mm env. 146,7 kg | Modèle 2100 mm env. 162,2 kg |
