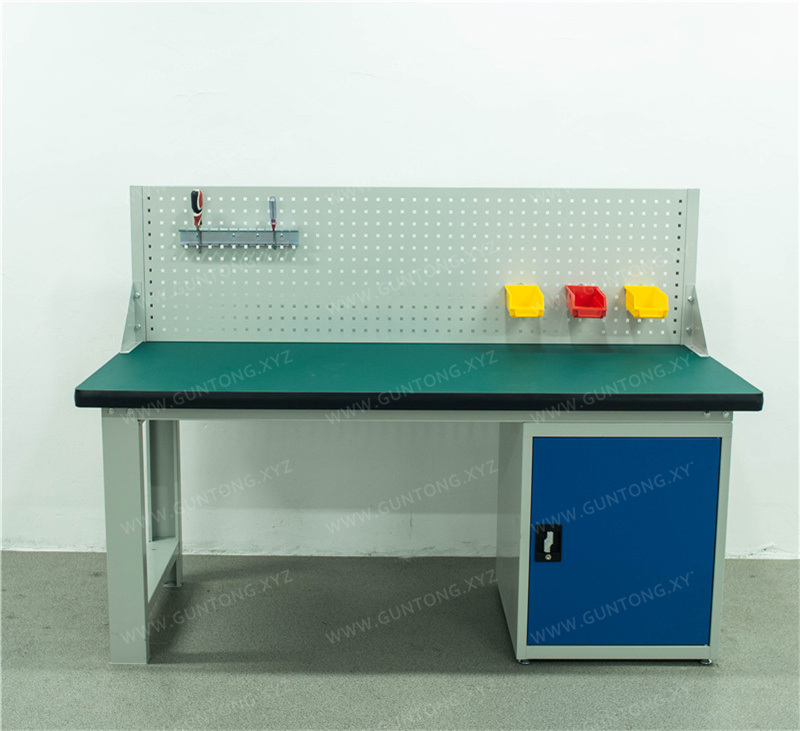

Établi composite avec panneau suspendu simple et armoire à porte unique
L'établi composite avec panneau suspendu simple et armoire à porte unique de Guang'ermei Precision Components adopte une conception modulaire démontable, alliant capacité de charge, extensibilité et gestion 6S sur site. Il convient à divers scénarios de fabrication tels que l'assemblage électronique, le contrôle de pièces automobiles et la maintenance de moules métalliques.
Points forts du produit
- Plateau composite : film résistant à l'usure de 50 mm d'épaisseur + structure en panneau haute densité, capacité de charge de 1000 kg
- Panneau suspendu double mode : combinaison de trous carrés et de persiennes, capacité de charge de 10 kg par trou, grande extensibilité
- Châssis en acier laminé à froid de type C : montants de 1,5 mm d'épaisseur, capacité de charge totale de 1000 kg
- Conception modulaire : assemblage par boulons, permettant un démontage rapide et des ajustements sur site
- Adaptation multi-scénarios : idéal pour les postes de travail en électronique, automobile, moules métalliques, maintenance et contrôle
Caractéristiques techniques
- Dimensions standard (L × l × H + hauteur du panneau suspendu)
- 1500×750×800+500mm｜1800×750×800+500mm｜2100×750×800+500mm
- Structure du plateau
- Film résistant à l'usure vert de 2 mm + panneau haute densité de 48 mm + bordure PVC noir, épaisseur totale 50 mm
- Matériau du châssis
- Tôle d'acier laminé à froid de 1,5 mm, montants de type C (section 100×50 mm)
- Spécifications de l'armoire
- 566×600×700 mm, tôle d'acier laminé à froid de 1,0 mm, porte unique + 1 étagère amovible
- Configuration du panneau suspendu
- Panneau suspendu à trous carrés de 500 mm de hauteur (entraxe de 10×10 mm) + panneau suspendu à persiennes de 500 mm de hauteur, épaisseur de la plaque nue 1,0 mm
- Traitement de surface
- Décapage et phosphatation + revêtement électrostatique en poudre + cuisson à haute température de 250 °C
- Mode d'emballage
- Assemblage démontable par boulons, emballage en carton
Établi composite conçu spécialement pour les postes de travail lean
L'établi composite avec panneau suspendu simple et armoire à porte unique est une configuration classique de la série « Établis à plateau composite » de Guang'ermei Precision Components. Il allie une structure à haute capacité de charge et une capacité flexible de montage d'outils, répondant aux exigences globales des ateliers modernes en matière de fonctionnalité, de durabilité et d'optimisation de l'espace.
Caractéristiques structurelles principales
- Système de plateau composite :Épaisseur totale de 50 mm, composé d'un film vert résistant à l'usure de 2 mm, d'un substrat haute densité de 48 mm et de bandes de chant en PVC noir thermoformées, offrant d'excellentes performances de résistance à l'usure, aux huiles et aux chocs. La charge statique du plateau atteint 1000 kg.
- Système de cadre robuste :Montants en C emboutis en tôle d'acier laminée à froid de 1,5 mm (section de 100 × 50 mm), capacité de charge totale de 1000 kg, adapté aux outillages lourds et aux environnements de travail à haute fréquence.
- Configuration pratique de l'armoire :Armoire à porte unique standard (566 × 600 × 700 mm), équipée d'une étagère réglable en hauteur pour le rangement organisé des outils courants, instruments de mesure ou petites pièces de rechange.
- Système de panneau suspendu double mode :Intègre 1 panneau suspendu à trous carrés de 500 mm de haut (entraxe des trous de 10 × 10 mm) et 1 panneau suspendu à persiennes de même hauteur, chaque trou supportant une charge de 10 kg, permettant l'installation rapide d'accessoires lean tels que crochets, paniers suspendus et supports à roulettes universelles.
- Traitement de surface de qualité industrielle :Teinte principale gris-blanc, traité par décapage et phosphatation, pulvérisation électrostatique de poudre et cuisson à haute température de 250 °C, offrant un revêtement à forte adhérence, résistant à la corrosion et facile à nettoyer.
Adaptabilité flexible, personnalisation disponible
Les spécifications standard proposent trois dimensions : 1500 × 750 × 800 + 500 mm, 1800 × 750 × 800 + 500 mm et 2100 × 750 × 800 + 500 mm, disponibles en stock. Les dimensions non standard, couleurs, matériaux du plateau (antistatique, acier inoxydable, hêtre, etc.) et fonctions de l'armoire (tiroirs, butées, combinaisons d'étagères) peuvent être personnalisés selon les besoins.
Livraison pratique et garantie de service
L'ensemble adopte une structure démontable à connexion par boulons, emballé en carton pour faciliter le transport et l'assemblage sur site. Inspection en usine, suivi logistique et service optionnel de guidance pour l'installation sur site sont disponibles, accompagnés d'un manuel d'utilisation et de recommandations de maintenance de base.
