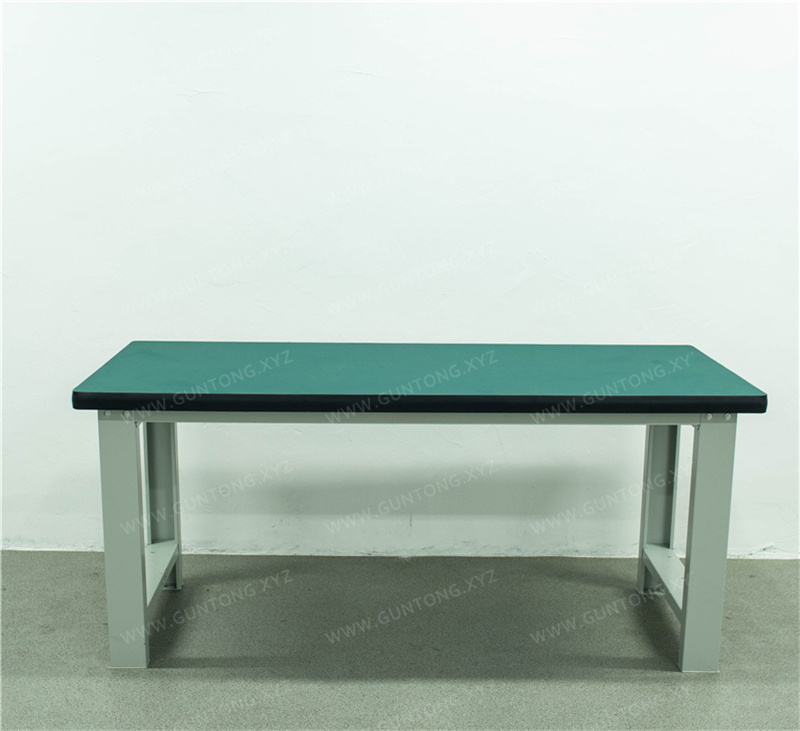

Établi composite sans panneau latéral
L'établi composite sans panneau latéral, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire en cadre en C et un plateau composite de 50 mm à haute capacité de charge. Il allie durabilité de niveau industriel et flexibilité d'assemblage sur site, et convient aux postes de travail exigeant une planéité de surface, une résistance aux chocs et une propreté spatiale élevées, tels que l'assemblage électronique, le contrôle de pièces automobiles et le réglage de moules métalliques.
Points forts du produit
- Structure intégrée sans panneau latéral, améliorant la propreté du site et la conformité 6S
- Plateau composite de 50 mm, résistant à l'usure, aux huiles et aux chocs, capacité de charge de 1000 kg
- Cadre en acier laminé à froid en forme de C, décapage acide et phosphatation + peinture électrostatique, anticorrosion et durable
- Trois dimensions standard disponibles en stock, livraison rapide et personnalisation approfondie
Caractéristiques techniques
- Structure du plateau
- Revêtement en caoutchouc vert résistant à l'usure de 2 mm + panneau haute densité de 48 mm + bordure PVC, épaisseur totale 50 mm, moulage intégré par pression mécanique
- Matériau et procédé du cadre
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100 × 50 mm ; décapage acide et phosphatation + peinture en poudre électrostatique (cuisson à 250 ℃)
- Capacité de charge
- Charge statique du plateau ≥ 1000 kg ; charge nominale de l'établi ≥ 1000 kg
- Mode d'installation
- Structure démontable à boulons, emballage en carton, inspection en usine et suivi logistique pris en charge
- Couleur standard
- Gris blanc (personnalisable selon les teintes RAL)
Établi composite sans panneau latéral conçu pour les postes de travail lean
L'établi composite sans panneau latéral Guang Er Mei abandonne la structure traditionnelle d'installation latérale à panneau suspendu et adopte une conception intégrée avec plateau connecté directement au cadre principal en C, éliminant les accessoires latéraux exposés et améliorant l'esthétique globale ainsi que la compatibilité avec la gestion de site 6S. Le plateau et le cadre sont fixés par des boulons haute résistance, permettant un démontage et un remontage rapides avec repositionnement précis, répondant aux besoins d'ajustement flexible des lignes de production et de transfert entre ateliers.
Avantages structurels principaux
- Plateau composite 50 mm: surface en caoutchouc vert résistant à l'usure de 2 mm + substrat en panneau haute densité de 48 mm + bordure antidérapante en PVC noir, formé en une seule pièce par thermopressage, offrant une excellente résistance à l'usure, aux huiles et aux chocs, avec une capacité de charge statique du plateau atteignant 1000 kg ;
- Cadre principal en C: section de 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de 1,5 mm, surface traitée par décapage phosphatation + pulvérisation électrostatique de poudre (cuisson à haute température de 250 °C), niveau de protection anticorrosion conforme à la norme GB/T 1741-2020 de premier niveau ;
- Structure sans panneau latéral: suppression du mode de connexion par panneau latéral, le plateau repose directement sur les traverses du cadre, réduisant les risques d'interférence et facilitant le cheminement des câbles en partie inférieure ainsi que l'entretien et le nettoyage.
Spécifications standard et support de personnalisation
| Modèle | Dimensions extérieures (L × l × H, mm) | Poids brut (kg) | État de disponibilité |
|---|---|---|---|
| GM-WGB-1500 | 1500 × 750 × 800 | 59.8 | En stock |
| GM-WGB-1800 | 1800 × 750 × 800 | 67.1 | En stock |
| GM-WGB-2100 | 2100 × 750 × 800 | 75.9 | En stock |
D'autres dimensions, couleurs (gris-blanc étant la couleur standard), combinaisons de matériaux de plateau (telles que couche antistatique, revêtement en acier inoxydable, etc.) et extensions fonctionnelles (telles que pré-intégration d'étau, support d'éclairage, raccords d'air comprimé, etc.) sont toutes disponibles en personnalisation hors standard.
