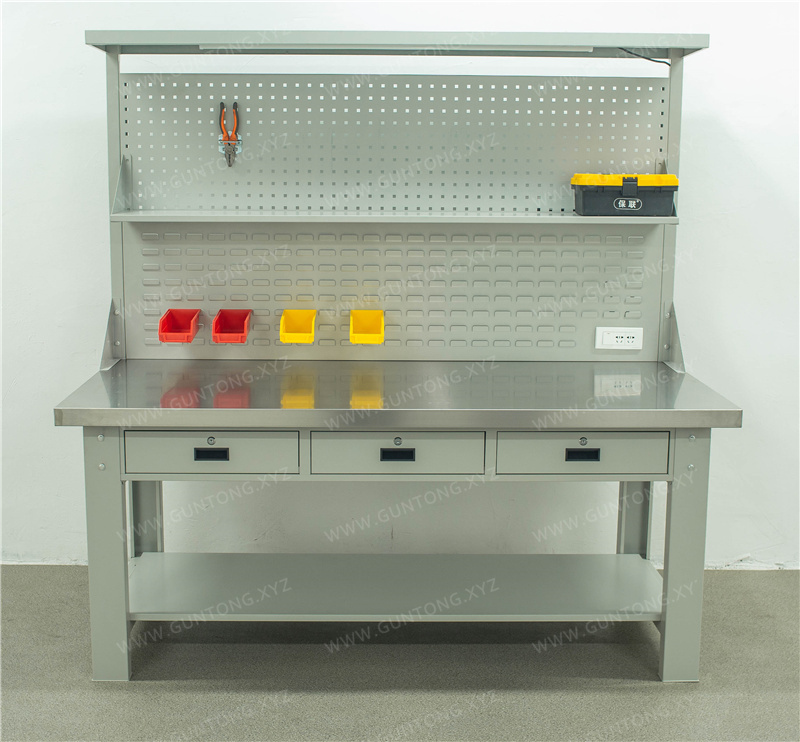

Établi en acier inoxydable à double panneau et trois tiroirs sur deux niveaux
L'établi en acier inoxydable à double panneau et trois tiroirs sur deux niveaux, développé indépendamment par Guang'ermei Precision Components, adopte une structure modulaire démontable. Il allie une capacité de charge élevée, un montage flexible des outils et un rangement multi-niveaux, adapté aux ateliers d'assemblage électronique, de contrôle de pièces automobiles et de maintenance de moules métalliques exigeant un haut niveau de propreté, de résistance à la corrosion et de gestion 6S.
Points forts du produit
- Double panneau (trous carrés + persiennes) pour une disposition dynamique des outils et une gestion visuelle 6S
- Trois tiroirs disposés horizontalement, capacité de charge de 80 kg par tiroir, adaptés aux prélèvements fréquents de petites pièces
- Plateau principal + tablette inférieure + tablette de panneau optionnelle, offrant un rangement tridimensionnel sur trois niveaux
- Capacité de charge totale de 1000 kg, cadre en acier laminé à froid de type C + plateau en acier inoxydable enveloppé sur cinq faces, robuste et durable
- Éclairage LED, prises industrielles et câble d'alimentation intégrés, prêt à l'emploi, conforme aux normes électriques des lignes de production
Caractéristiques techniques
- Dimensions courantes (L × l × H mm)
- 1500×750×800+1000｜1800×750×800+1000｜2100×750×800+1000
- Structure du plateau
- Acier inoxydable 201 de 1 mm enveloppant sur cinq faces un panneau haute densité de 49 mm, épaisseur totale 50 mm, capacité de charge 1000 kg
- Matériau du cadre
- Tôle d'acier laminée à froid de 1,5 mm, structure de type C (section de 100×50 mm)
- Configuration des tiroirs
- 3 tiroirs horizontaux, dimensions intérieures au choix 320/420/520×430×115 mm, glissière simple, capacité de charge de 80 kg par tiroir
- Système de panneaux
- 1 panneau à trous carrés de 450 mm de haut (10×10 mm) + 1 panneau à persiennes, capacité de charge de 10 kg par trou
- Configuration du support d'éclairage
- Hauteur de 1000 mm, incluant un éclairage LED de 16 W, des prises combinées 2/3 trous et le câble d'alimentation correspondant
- Traitement de surface
- Décapage et phosphatation + peinture électrostatique en poudre (cuisson à haute température de 250 °C), gris blanc standard
- Emballage et installation
- Structure démontable à assemblage par boulons, emballage en carton, assemblage rapide sur site et guidance d'installation optionnelle
Établi en acier inoxydable à double niveau conçu pour les postes de travail exigeants
Cet établi en acier inoxydable à double panneau et trois tiroirs sur deux niveaux est le modèle phare de la « série double panneau » de Guang'ermei Precision Components, intégrant trois exigences fondamentales : stabilité structurelle, optimisation de l'espace et adaptabilité sur site. L'ensemble est fabriqué selon un procédé composite d'acier inoxydable de qualité industrielle et de tôle d'acier laminée à froid, compatible avec un système d'outils sur panneau, une gestion des matériaux par tiroirs et une disposition à double niveau de la surface de travail, répondant aux exigences globales de fonctionnalité, de durabilité et de gestion standardisée des ateliers modernes.
Points forts structurels et configurations pratiques
- Plateforme de travail à double niveau: plan de travail principal + tablette fixe inférieure, formant deux zones de travail superposées pour optimiser l'utilisation verticale de l'espace ; tablette de panneau suspendu disponible en option pour étendre les capacités de rangement suspendu.
- Système coordonné à double panneau: équipé de série d'un panneau à trous carrés de 450 mm de hauteur (entraxe de trous 10 × 10 mm) et d'un panneau à persiennes, chacun supportant 10 kg par trou, compatible avec les accessoires lean tels que crochets universels, plateaux et serre-câbles, permettant un ajustement dynamique de la disposition des outils.
- Disposition horizontale à trois tiroirs: 3 tiroirs indépendants (dimensions intérieures disponibles en 320/420/520 × 430 mm), dotés d'une structure à glissière simple emboutie, chaque tiroir supportant une charge de 80 kg, coulissement fluide, idéal pour le rangement classé de petites pièces, d'instruments de mesure ou de consommables.
- Châssis porteur renforcé: châssis principal en C (section de 100 × 50 mm), formé d'une seule pièce en tôle d'acier laminée à froid de 1,5 mm, capacité de charge nominale de l'ensemble atteignant 1000 kg, garantissant l'absence de déformation sous charge lourde à long terme.
- Système de support d'éclairage intégré: support d'éclairage intégré en partie supérieure d'une hauteur de 1000 mm, comprenant un tube LED de 16 W, une prise combinée à deux et trois trous ainsi qu'un cordon d'alimentation, prêt à l'emploi, garantissant l'éclairage et la sécurité électrique.
Normes de matériaux et de procédés
Épaisseur totale du plan de travail de 50 mm, composé d'un revêtement cinq faces en acier inoxydable 201 de 1 mm sur un substrat en panneau de fibres de haute densité de 49 mm, surface plane, résistante aux rayures, aux acides et aux bases, facile à nettoyer ; le corps du meuble utilise une tôle nue de 1,0 mm, les éléments structurels subissent un décapage, une phosphatation et une peinture électrostatique (cuisson à haute température de 250 °C), le gris-blanc étant la couleur standard, avec personnalisation des couleurs et des traitements de surface selon les besoins.
Livraison flexible et support de service
Trois dimensions disponibles en stock : 1500 × 750 × 800 + 1000 mm, 1800 × 750 × 800 + 1000 mm, 2100 × 750 × 800 + 1000 mm ; les dimensions hors standard sont personnalisables rapidement. Toute la gamme adopte une structure démontable par boulons, emballée en carton, facilitant le transport et l'assemblage sur site. Guang'ermei offre un service complet allant de la conception 3D, au contrôle en usine, au suivi logistique et, en option, à l'accompagnement à l'installation.
Obtenir les spécifications techniques et un devis personnalisé pour ce modèle
