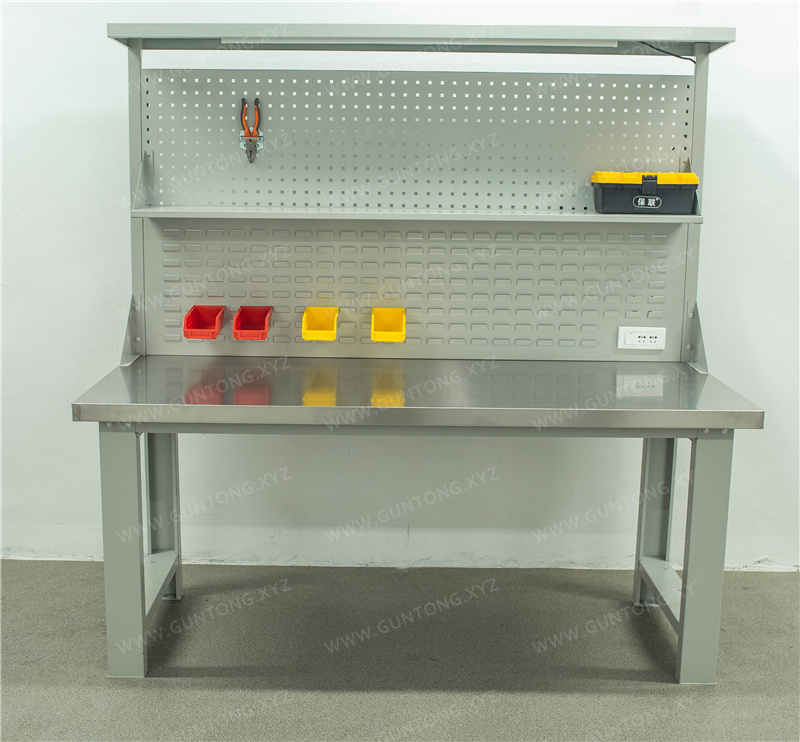

Établi en acier inoxydable à double panneau perforé
L'établi en acier inoxydable à double panneau perforé de Guang'ermei est doté d'un plan de travail en panneau haute densité recouvert d'acier inoxydable 201, d'une structure en cadre en acier laminé à froid en forme de C, et est équipé en standard d'un double panneau perforé (trous carrés + persiennes), d'un support d'éclairage LED et de prises multifonctions. Avec une capacité de charge de 1000 kg, il est adapté aux postes de travail nécessitant une haute résistance à la corrosion, à la poussière et une grande durabilité, tels que l'assemblage électronique, l'inspection de pièces automobiles, les laboratoires et les salles propres.
Points forts du produit
- Plan de travail recouvert d'acier inoxydable sur cinq faces, résistant à la corrosion et à la poussière, capacité de charge de 1000 kg
- Conception à double panneau perforé (trous carrés + persiennes) pour un accrochage flexible et efficace des outils
- Éclairage LED intégré et prises industrielles, prêt à l'emploi dès l'installation
- Cadre en acier laminé à froid en forme de C, structure stable, compatible avec l'installation d'équipements lourds
- Structure modulaire démontable, adaptée aux relocalisations d'usines et aux ajustements de lignes de production
Caractéristiques techniques
- Matériau et épaisseur du plan de travail
- Recouvrement cinq faces en acier inoxydable 201 de 1 mm sur panneau haute densité de 49 mm, épaisseur totale 50 mm
- Matériau et spécifications du cadre
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100 × 50 mm
- Configuration des panneaux perforés
- 1 panneau à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) + 1 panneau à persiennes, épaisseur de tôle 1,0 mm, capacité de charge par trou 10 kg
- Système de support d'éclairage
- Hauteur 1000 mm, incluant un tube LED de 16 W et une prise industrielle combinée 2/3 trous
- Couleur standard
- Gris blanc (décapage et phosphatation + revêtement par poudre électrostatique + cuisson à haute température 250 ℃)
- Mode d'emballage
- Assemblage démontable par boulons, emballage en carton
Établi en acier inoxydable à double panneau perforé | Alliant extension fonctionnelle et capacité de charge industrielle
L'établi en acier inoxydable à double panneau perforé de Guang'ermei Precision Components est spécialement conçu pour les postes de travail de fabrication moderne nécessitant une suspension fréquente d'outils, une forte capacité de charge et une résistance environnementale. Le produit intègre un système de panneaux perforés modulaires et un traitement de surface en acier inoxydable, garantissant la résistance structurelle tout en améliorant l'adaptabilité à la gestion de site 6S et la stabilité à long terme.
Caractéristiques structurelles principales
- Plateau composite en acier inoxydable: épaisseur totale de 50 mm, revêtement 5 faces en acier inoxydable 201 de 1 mm sur un substrat haute densité de 49 mm, surface plane et résistante aux rayures, résistante à la corrosion acide et alcaline, capacité de charge statique du plateau ≥ 1000 kg ;
- Châssis principal en forme de C: section de 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de haute qualité de 1,5 mm, capacité de charge totale de 1000 kg, structure stable, compatible avec l'installation d'équipements lourds ;
- Système de double panneau perforé fonctionnel: chaque côté est équipé d'un panneau perforé à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) et d'un panneau perforé à persiennes, capacité de charge par trou de 10 kg, compatible avec les crochets standard, les supports d'outils et les composants de gestion des câbles ;
- Éclairage et alimentation intégrés: support d'éclairage de 1000 mm de hauteur intégrant un tube LED de 16 W et une prise industrielle combinée 2 et 3 trous, répondant aux besoins d'éclairage et de branchement immédiat des équipements ;
- Mode de livraison flexible: structure démontable à connexion par boulons, emballage en carton, prise en charge de l'inspection en usine et du suivi logistique complet ; le gris clair est la couleur standard, d'autres couleurs peuvent être personnalisées sur demande (décapage et phosphatation + pulvérisation électrostatique + durcissement à haute température de 250 °C).
Spécifications courantes (unité : mm)
| Modèle | L × l × H (support d'éclairage inclus) | Poids brut | Scénarios d'application |
|---|---|---|---|
| GMM-DB1500 | 1500 × 750 × 800 + 1000 | 89,8 kg | Postes de travail petits et moyens, bancs d'inspection, lignes d'assemblage électronique |
| GMM-DB1800 | 1800 × 750 × 800 + 1000 | 103,1 kg | Postes d'assemblage moyens et grands, zones de réglage de moules |
| GMM-DB2100 | 2100 × 750 × 800 + 1000 | 121,5 kg | Poste de travail intégré multi-processus, table d'inspection de pièces automobiles |
Remarque : les spécifications ci-dessus correspondent aux produits en stock ; pour les dimensions non standard et les configurations étendues telles que l'ajout de tiroirs, de butées coulissantes ou de panneaux doubles, une personnalisation technique individuelle est disponible.
