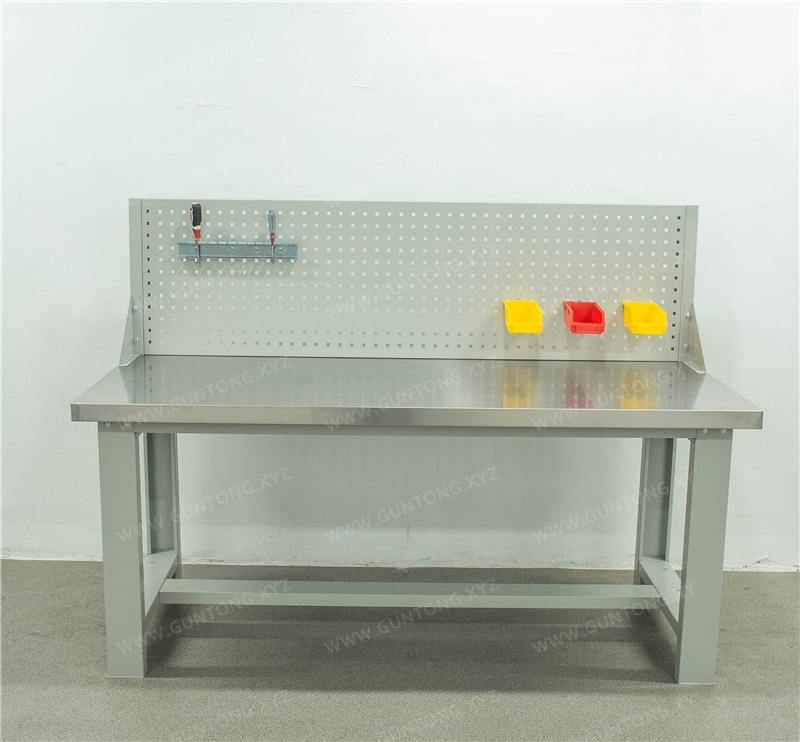

Établi en acier inoxydable avec panneau perforé simple et entretoise
L'établi en acier inoxydable avec panneau perforé et entretoise proposé par Guang'ermei Precision Components est doté d'un plateau recouvert d'acier inoxydable 201 de 1 mm sur panneau haute densité (épaisseur totale de 50 mm), avec un revêtement cinq faces alliant haute capacité de charge et résistance à la corrosion. Il est équipé en standard d'un cadre en C (section de 100 × 50 mm, tôle d'acier laminée à froid de 1,5 mm), d'une entretoise inférieure unique et d'un panneau perforé de 500 mm de hauteur (entraxe des trous de 10 × 10 mm, charge unitaire par trou de 10 kg), permettant un montage et démontage modulaires ainsi qu'une adaptation à la gestion de poste 6S.
Points forts du produit
- Plateau recouvert d'acier inoxydable sur cinq faces, résistant à la corrosion, facile à nettoyer, capacité de charge de 1000 kg
- Cadre en acier laminé à froid en C avec entretoise inférieure, rigidité élevée et stabilité optimale
- Panneau perforé standard de 500 mm, permettant le montage rapide d'outils, de câbles et de petits équipements
- Conception entièrement boulonnée, adaptée au déplacement d'ateliers, à la réorganisation des lignes de production et à l'amélioration continue 6S
Caractéristiques techniques
- Dimensions courantes (L × l × H, en mm)
- 1500 × 750 × 800 + 500 | 1800 × 750 × 800 + 500 | 2100 × 750 × 800 + 500
- Construction du plateau
- Revêtement cinq faces en acier inoxydable 201 de 1 mm sur panneau haute densité de 49 mm, épaisseur totale de 50 mm
- Matériau et section du cadre
- Tôle d'acier laminée à froid de 1,5 mm, structure en C, section de 100 × 50 mm
- Configuration de l'entretoise
- Entretoise transversale unique sous le plateau
- Paramètres du panneau perforé
- Panneau perforé de 500 mm de hauteur, entraxe des trous de 10 × 10 mm, épaisseur de 1,0 mm, charge unitaire par trou de 10 kg (panneau à persiennes en option)
- Traitement de surface
- Décapage et phosphatation + peinture électrostatique en poudre, cuisson à 250 °C
- Conditionnement
- Emballage carton, incluant toutes les pièces de fixation et la notice de montage
Établi en acier inoxydable avec panneau perforé simple et entretoise, conçu pour les environnements à haute propreté et forte résistance à la corrosion
Cette série d'établis est destinée aux environnements de fabrication exigeant une protection contre la poussière, la corrosion et un nettoyage facile, tels que l'assemblage électronique, les dispositifs médicaux, la transformation alimentaire, les laboratoires et le contrôle des pièces automobiles. Elle est développée et produite en série par Huizhou Guang'ermei Precision Components Co., Ltd. Le produit perpétue le concept de conception « pratique, durable et efficace », réalisant une optimisation équilibrée en termes de stabilité structurelle, de flexibilité de montage et de protection de surface.
Caractéristiques structurelles principales
- Plateau intégré en acier inoxydable: revêtement 5 faces en acier inoxydable 201 de 1 mm sur un substrat haute densité de 49 mm, épaisseur totale de 50 mm, charge statique du plateau jusqu'à 1 000 kg, surface plane et résistante à l'usure, résistant à la corrosion par les milieux faiblement acides et alcalins ;
- Châssis principal à haute rigidité: châssis principal en acier laminé à froid de type C (section 100 × 50 mm, épaisseur de tôle 1,5 mm), capacité de charge de l'ensemble 1 000 kg, garantissant l'absence de déformation lors d'une utilisation prolongée ;
- Combinaison pratique entretoise + panneau perforé: une entretoise transversale est installée sous le plateau pour renforcer la rigidité latérale ; le dessus est équipé d'un panneau perforé standard à trous carrés de 500 mm de haut (entraxe des trous 10 × 10 mm, épaisseur de tôle 1,0 mm), permettant le montage rapide d'outils, de pinces à câbles, de petites boîtes de matériel, etc. Un panneau à persiennes est également disponible en option pour améliorer la ventilation et la visibilité ;
- Installation flexible et extensibilité: structure démontable à boulons, facilitant le transport, l'assemblage sur site et les ajustements ultérieurs ; compatible avec d'autres accessoires de panneau perforé, unités de tiroirs, composants d'éclairage, bornes de mise à la terre de Guang'ermei, répondant aux besoins de mise à niveau de la gestion de site 6S.
Spécifications de base et informations de livraison
| Dimensions du modèle (L × l × H mm) | Structure du plateau | Matériau/épaisseur du châssis | Poids brut (kg) | Couleur standard |
|---|---|---|---|---|
| 1500 × 750 × 800 + 500 | Acier inoxydable 201 de 1 mm + panneau haute densité de 49 mm | Tôle d'acier laminée à froid de 1,5 mm | 83 | Gris blanc (décapage et phosphatation + pulvérisation électrostatique, durcissement à haute température de 250 °C) |
| 1800 × 750 × 800 + 500 | Identique | Identique | 85,3 | Couleur personnalisée disponible (veuillez indiquer le numéro RAL) |
| 2100 × 750 × 800 + 500 | Idem | Idem | 98.2 | —— |
Remarque : les spécifications ci-dessus correspondent aux modèles standards disponibles en stock ; les dimensions non standard, les plateaux épaissis, la mise à niveau en acier inoxydable 304, le traitement antistatique, la disposition personnalisée des panneaux perforés, etc., peuvent tous être personnalisés selon les besoins. Le délai de production sera confirmé en fonction du projet spécifique.
