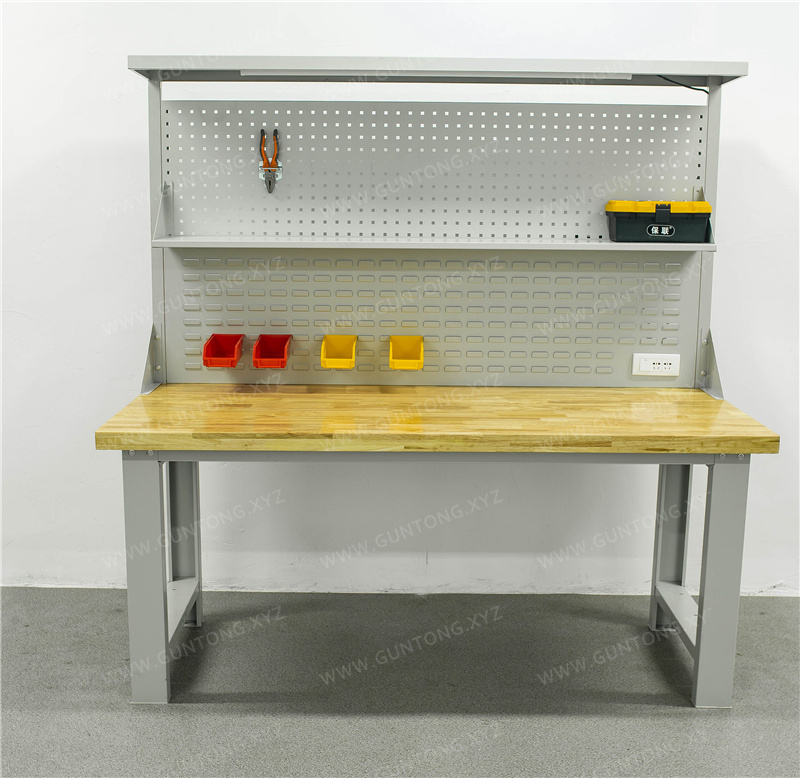

Établi en hêtre à double panneau perforé
Développé par Guang Er Mei Precision Components, l'établi en hêtre à double panneau perforé associe un plateau en hêtre abouté de 50 mm d'épaisseur à une structure en acier laminé à froid en forme de C. Il allie une capacité de charge élevée (1 000 kg sur le plateau), une forte résistance aux chocs et une gestion modulaire des outils via les panneaux perforés. Il est adapté aux postes de travail nécessitant à la fois stabilité et rangement organisé des outils, tels que l'assemblage électronique, le contrôle de pièces automobiles et l'ajustement de moules.
Points forts du produit
- Plateau en hêtre abouté de 50 mm d'épaisseur, capacité de charge de 1 000 kg, haute résistance aux chocs
- Double panneau perforé (trous carrés + lames), capacité de 10 kg par trou, rangement efficace et organisé des outils
- Structure en acier laminé à froid en forme de C, tôle de 1,5 mm, capacité de charge globale de 1 000 kg, structure stable et fiable
- Support d'éclairage LED intégré et prises industrielles, répondant aux besoins combinés d'éclairage et d'alimentation électrique
- Personnalisation possible des dimensions hors standard, couleurs, configuration des panneaux et perçages du plateau
Caractéristiques techniques
- Dimensions standard (L × l × H mm)
- 1500 × 750 × 800 + 1000 ; 1800 × 750 × 800 + 1000 ; 2100 × 750 × 800 + 1000
- Matériau et épaisseur du plateau
- Hêtre importé abouté, épaisseur totale de 50 mm
- Matériau et section de la structure
- Tôle d'acier laminé à froid de 1,5 mm, structure en C, section de 100 × 50 mm
- Configuration des panneaux
- 1 panneau à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) + 1 panneau à lames, épaisseur de tôle de 1,0 mm
- Configuration du support d'éclairage
- Hauteur de 1 000 mm, incluant un tube LED de 16 W et un bloc prises avec interrupteur intégré (2 et 3 trous)
- Traitement de surface
- Décapage et phosphatation + peinture en poudre électrostatique, cuisson à 250 °C
- Conditionnement
- Structure démontable, assemblage par boulons, emballage en carton
Établi en hêtre à double panneau perforé conçu pour les opérations de haute précision
L'établi en hêtre à double panneau perforé Guang Er Mei allie les avantages du bois massif et la fiabilité d'une structure de qualité industrielle. Son plateau de 50 mm d'épaisseur est fabriqué en hêtre massif abouté par entures multiples, offrant une surface dense, résistante à l'usure, silencieuse et amortissante, particulièrement adaptée aux postes d'ajustage, de petit usinage, d'assemblage de consommables SMT et de gestion visuelle 6S.
Caractéristiques structurelles principales
- Plateau en hêtre haute résistance: hêtre importé sélectionné, assemblé par entures et thermoformé, épaisseur totale de 50 mm, charge statique jusqu'à 1000 kg, rigidité en flexion supérieure aux plateaux composites standards ;
- Système de double panneau perforé: livré de série avec 1 panneau perforé à trous carrés de 450 mm de hauteur (entraxe de 10 × 10 mm) et 1 panneau à persiennes, charge par trou de 10 kg, permettant la suspension standardisée d'outils, d'instruments de mesure, de serre-câbles, etc. ;
- Structure de châssis de qualité industrielle: châssis principal en C de section 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de 1,5 mm, charge globale de 1000 kg, conception à boulons facilitant le montage, le démontage et la réorganisation sur site ;
- Configuration intégrée de support d'éclairage: support d'éclairage de 1000 mm de hauteur avec tube LED intégré (16 W) et prise combinée à interrupteur 2/3 trous, répondant aux besoins d'éclairage et d'alimentation des équipements.
Adaptation flexible à diverses conditions de travail
Trois dimensions standard disponibles en stock : 1500 × 750 × 800 + 1000 mm, 1800 × 750 × 800 + 1000 mm, 2100 × 750 × 800 + 1000 mm ; dimensions hors standard, couleurs (gris blanc/couleur personnalisée), nombre de panneaux perforés, configuration des étagères et perçages du plateau personnalisables sur demande. Le traitement de surface comprend un décapage acide, une phosphatation et une pulvérisation électrostatique de poudre, avec polymérisation à haute température de 250 °C, garantissant l'adhérence du revêtement et la résistance à la corrosion.
Scénarios d'application typiques
- Fabrication électronique : poste de reprise PCBA, poste de test FCT, zone d'assemblage de composants sensibles aux ESD ;
- Pièces automobiles : banc de contrôle de sous-ensembles, poste de rectification de plaquettes de frein, banc de pré-assemblage de faisceaux ;
- Quincaillerie et outillage : poste de réparation d'accessoires de moules, poste auxiliaire d'usinage par électroérosion, station de calibration d'instruments de mesure ;
- Formation professionnelle : banc de travaux pratiques en électromécanique, plateforme de mise au point de robots industriels, poste d'enseignement d'amélioration continue.
