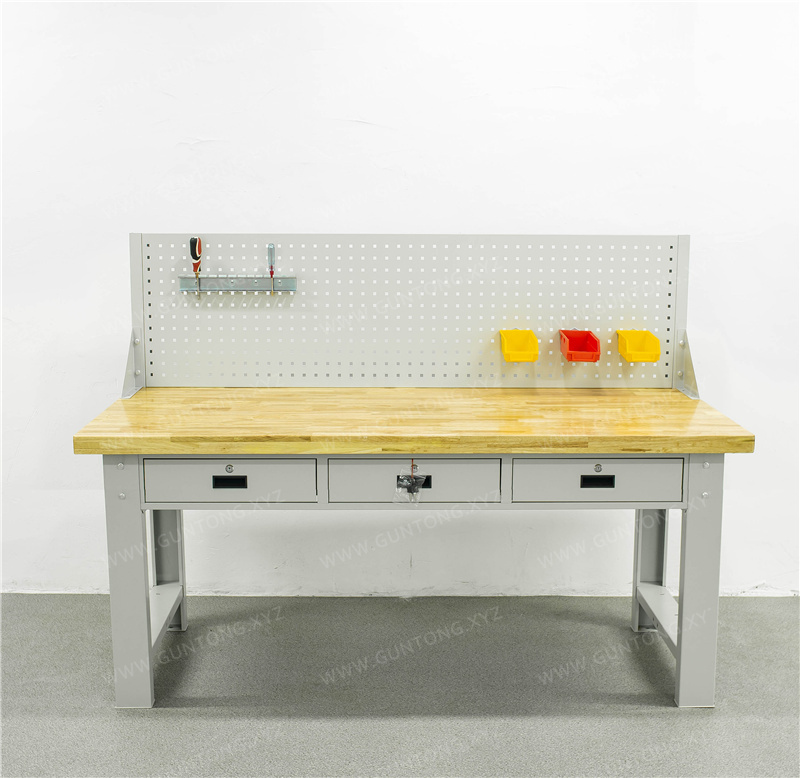

Établi en hêtre à panneau perforé simple et 3 tiroirs
Établi à plan en hêtre sur mesure de Guang'ermei Precision Components, doté d'un plateau en hêtre abouté (épaisseur 50 mm), d'un cadre en acier laminé à froid en forme de C et d'une conception modulaire à panneau perforé simple. Disponible en 3 tailles standard en stock, alliant haute capacité de charge, grande stabilité et compatibilité avec la gestion de terrain 6S.
Points forts du produit
- Plateau en hêtre abouté, épaisseur 50 mm, charge statique de 1000 kg
- Cadre en acier laminé à froid en forme de C, capacité de charge totale de 1000 kg, structure stable et durable
- Trois tiroirs pour un stockage organisé, capacité de charge de 80 kg par tiroir, adapté à la gestion classée des outils et matériaux
- Panneau perforé standardisé de 500 mm de hauteur, permettant la suspension visuelle des outils et un ajustement rapide
Caractéristiques techniques
- Dimensions standard (L × l × H)
- 1500 × 750 × 800 + 500 mm | 1800 × 750 × 800 + 500 mm | 2100 × 750 × 800 + 500 mm
- Plateau
- Panneau en hêtre abouté, épaisseur totale 50 mm, surface poncée, capacité de charge 1000 kg
- Cadre
- Structure en C, section 100 × 50 mm, tôle d'acier laminé à froid de 1,5 mm, décapage et phosphatation + peinture électrostatique en poudre
- Tiroirs
- 3 tiroirs horizontaux, hauteur 115 mm, profondeur intérieure 320/420/520 mm × 430 mm de largeur, capacité de charge par glissière 80 kg
- Panneau perforé
- 1 panneau perforé à trous carrés de 500 mm de hauteur (entraxe 10 × 10 mm), épaisseur 1,0 mm, capacité de charge par trou 10 kg
- Couleur
- Gris clair standard (RAL 7035), personnalisation selon nuancier RAL
- Type de structure
- Assemblage démontable par boulons, emballage carton, assistance au montage sur site disponible
Solution de poste de travail en hêtre optimisée pour les sites de fabrication
L'établi en hêtre à panneau perforé simple et 3 tiroirs de Guang Er Mei Precision Components est conçu pour l'assemblage électronique, le contrôle de pièces automobiles, l'ajustement de moules métalliques et la formation pratique en école, alliant la fonctionnalité d'un plan en bois massif à la fiabilité d'une structure de qualité industrielle. L'ensemble est fabriqué selon les normes de processus ISO 9001, avec un plateau renforcé par assemblage à dents de scie et traité contre l'humidité, et un cadre formé par pliage de tôle d'acier laminée à froid de 1,5 mm, garantissant l'absence de déformation et de desserrage sur le long terme.
Caractéristiques structurelles principales
- Plateau en hêtre haute résistance: épaisseur totale de 50 mm, composé de plusieurs couches de hêtre assemblées par joints à dents de scie de précision, charge statique jusqu'à 1000 kg, résistant aux chocs et aux rayures, adapté à l'usinage léger et aux travaux d'assemblage de précision ;
- Cadre porteur en C: section de 100 × 50 mm, montants et traverses assemblés par boulons, charge nominale de l'ensemble de 1000 kg, emplacements pré-percés pour pieds de nivellement en bas ;
- Système de rangement à 3 tiroirs: 3 tiroirs disposés horizontalement (hauteur 115 mm), profondeur intérieure disponible en 3 niveaux : 320/420/520 mm, équipés en standard de glissières simples embouties, charge par tiroir de 80 kg, coulissement fluide et verrouillage fiable ;
- Système de panneau perforé standardisé: équipé d'un panneau perforé à trous carrés de 500 mm de haut (entraxe des trous 10 × 10 mm), charge par trou de 10 kg, permettant la suspension modulaire d'outils, d'instruments de mesure, de pinces à câbles, etc., avec option de mise à niveau vers un panneau à persiennes ;
- Livraison et installation flexibles: structure démontable à boulons, emballage en carton, inspection en usine et suivi logistique disponibles ; service de guidance pour l'installation sur site en option, conforme aux normes de gestion visuelle 6S en atelier.
Tableau des spécifications
| Article | Description des paramètres |
|---|---|
| Dimensions standard (L × l × H) | 1500 × 750 × 800 + 500 mm / 1800 × 750 × 800 + 500 mm / 2100 × 750 × 800 + 500 mm (hauteur du panneau perforé incluse) |
| Matériau et épaisseur du plateau | Panneau en hêtre massif à joints dentelés, épaisseur totale 50 mm, surface poncée |
| Matériau du cadre | Tôle d'acier laminée à froid de 1,5 mm, structure pliée en C, décapage phosphatation + peinture électrostatique (gris blanc, durcissement à haute température 250 ℃) |
| Configuration des tiroirs | 3 tiroirs horizontaux, profondeur intérieure par niveaux (320/420/520 mm × 430 mm de large), charge par glissière simple 80 kg/tiroir |
| Spécifications du panneau perforé | 1 panneau perforé à trous carrés de 500 mm de haut (trous ronds Φ10 mm, espacement 10 × 10 mm), tôle nue de 1,0 mm d'épaisseur |
| Emballage et poids brut | Modèle 1500 mm env. 87 kg ｜ Modèle 1800 mm env. 98,7 kg ｜ Modèle 2100 mm env. 109,7 kg |
Cette série prend en charge la personnalisation des dimensions non standard, l'épaississement du plateau, le changement de type de panneau perforé, le choix des couleurs (nuancier RAL disponible) et l'extension des fonctionnalités (comme l'encastrement d'un étau, l'intégration de l'alimentation électrique, les bornes de mise à la terre, etc.). N'hésitez pas à fournir le plan d'aménagement de votre atelier et vos besoins d'utilisation pour obtenir un plan de conception 3D personnalisé.
