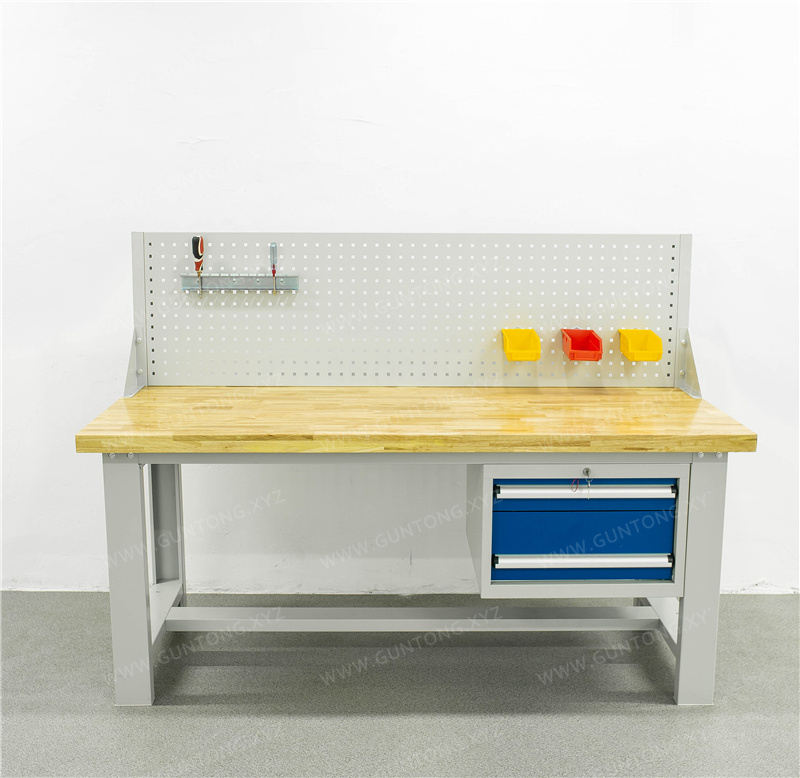

Établi en hêtre avec panneau suspendu simple, deux tiroirs et traverse inférieure
Établi à plan en hêtre développé par Guang'ermei Precision Components, doté d'un plateau en hêtre abouté par entures dentelées (épaisseur 50 mm) et d'une structure en acier laminé à froid en forme de C. Il intègre un panneau suspendu simple, deux tiroirs et une traverse inférieure, alliant forte capacité de charge, stabilité élevée et extensibilité modulaire. Idéal pour les postes de travail exigeant précision du plan et efficacité d'accès aux outils, tels que l'assemblage électronique, le contrôle de pièces automobiles et le réglage de moules.
Points forts du produit
- Plateau en hêtre abouté par entures dentelées, épaisseur 50 mm, capacité de charge 1 000 kg, planéité de niveau usinage
- Structure en acier laminé à froid en C + 2 tiroirs + traverse inférieure, triple renforcement structurel éliminant vibrations et déformations du plateau
- Panneau perforé à trous carrés + fentes pour étiquettes + poignées en alliage d'aluminium, conforme aux normes de management visuel 6S
- Conception modulaire permettant des combinaisons flexibles de types de panneaux, nombre de tiroirs, matériaux et couleurs de plateau
Caractéristiques techniques
- Matériau et épaisseur du plateau
- Structure en hêtre importé abouté par entures dentelées, épaisseur totale 50 mm
- Matériau du cadre et capacité de charge
- Cadre en C en tôle d'acier laminé à froid de 1,5 mm, charge statique totale 1 000 kg
- Configuration des tiroirs
- 2 tiroirs (hauteur 100 mm + 200 mm), espace intérieur 460 × 460 mm, charge unitaire par tiroir 80 kg
- Spécifications du panneau suspendu
- Panneau perforé à trous carrés de 500 mm de hauteur (entraxe 10 × 10 mm), charge par trou 10 kg ; panneau à persiennes disponible en option
- Structure de la traverse
- 1 traverse horizontale en bas du corps de l'établi, renforçant la rigidité en torsion
- Traitement de surface
- Décapage et phosphatation + peinture en poudre électrostatique, cuisson et durcissement à haute température de 250 °C
- Couleur standard
- Gris blanc (autres teintes RAL disponibles sur demande)
- Conditionnement
- Emballage en carton démonté, incluant toutes les fixations et le guide d'installation
Système de poste de travail en hêtre conçu pour les opérations de haute précision
L'établi en hêtre avec panneau suspendu simple, deux tiroirs et traverse inférieure de Guang'ermei allie les avantages de performance d'un plan de travail en bois massif à la fiabilité d'une structure en acier de qualité industrielle, offrant une solution standardisée et personnalisable pour la modernisation des sites de production. Le produit respecte strictement les normes de gestion 6S en atelier, permettant le rangement visualisé des outils sur panneau suspendu, le stockage classé par tiroirs, le positionnement antidérapant par traverse et les besoins d'usinage lourd sur le plan de travail.
Caractéristiques structurelles principales
- Plan de travail en hêtre haute résistance: épaisseur totale de 50 mm, procédé d'assemblage à dents multiples en hêtre, planéité de surface ≤ 0,3 mm/m, charge statique jusqu'à 1 000 kg, résistant aux chocs et aux rayures, adapté aux opérations de perçage-fraisage, rivetage et contrôle ;
- Châssis principal en C: section de 100 × 50 mm, formé par pliage de tôle d'acier laminée à froid de 1,5 mm, charge totale de 1 000 kg, structure démontable par boulons, facilitant le transport et la réorganisation sur site ;
- Système de tiroirs à double fonction: équipé d'un tiroir de 100 mm de haut et d'un tiroir de 200 mm de haut, espace intérieur de 460 × 460 mm, glissière simple emboutie de série, charge par tiroir de 80 kg, panneau en tôle laminée à froid de 1,5 mm avec poignée en alliage d'aluminium et fente pour étiquette ;
- Système de panneau suspendu extensible: panneau suspendu à trous carrés de 500 mm de haut de série (entraxe des trous de 10 × 10 mm, charge par trou de 10 kg), remplaçable par un panneau à persiennes ou des composants de crochets personnalisés, permettant un accès immédiat aux outils ;
- Structure de traverse inférieure: une traverse horizontale est installée sous le corps de l'établi, renforçant la rigidité globale, prévenant la déformation latérale du plan de travail et améliorant la stabilité lors du placement de pièces de grande taille.
Spécifications et configurations de base
| Élément | Description des paramètres |
|---|---|
| Spécifications courantes (L × l × H + hauteur du panneau suspendu) | 1 500 × 750 × 800 + 500 mm | 1 800 × 750 × 800 + 500 mm | 2 100 × 750 × 800 + 500 mm (disponible en stock) |
| Dimensions du caisson | 566 × 600 × 380 mm (l × P × H), corps en tôle laminée à froid de 1,0 mm, panneau de tiroir en tôle de 1,5 mm |
| Traitement de surface | Décapage et phosphatation + peinture électrostatique en poudre, cuisson à haute température de 250 °C, couleur standard gris-blanc (couleurs personnalisées disponibles) |
| Emballage et livraison | Emballage séparé en carton, incluant toutes les pièces de fixation et la notice d'installation ; inspection en usine et suivi logistique complet disponibles |
Scénarios d'application
Largement utilisé dans :Postes d'assemblage sur lignes de production électronique、Postes de contrôle qualité et de reprise de pièces automobiles、Zone de débogage et de réparation des moules métalliques、Établis de serrurerie et d'usinage pour le centre de formation pratique de l'école, et peut également être optimisé de manière non standard en fonction de la disposition de l'atelier, du niveau de charge, des exigences ESD ou des normes de signalisation 6S.
