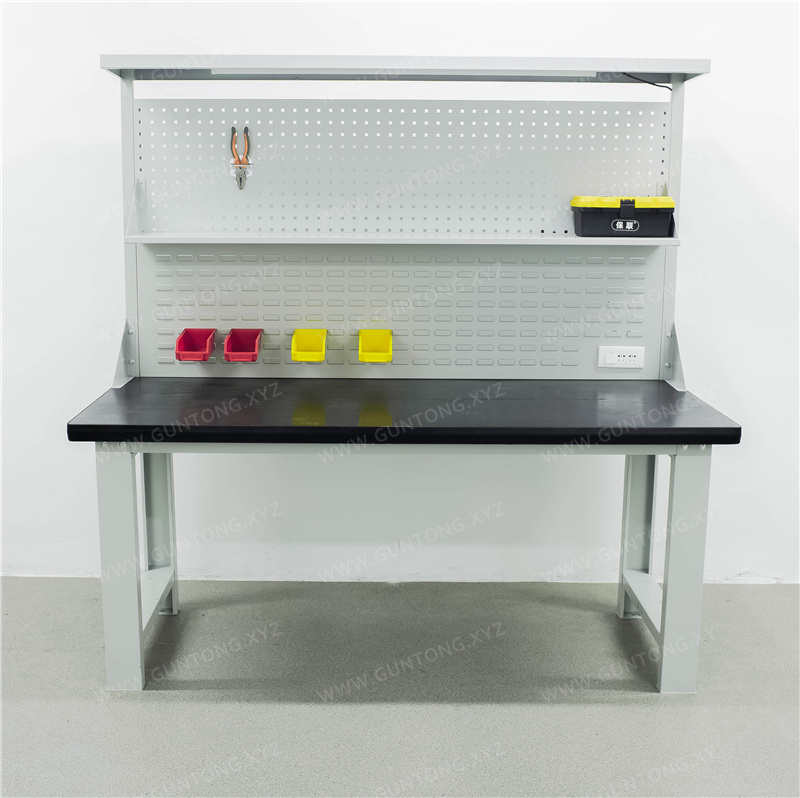

Établi lourd à double panneau perforé et plateau en acier
L'établi lourd à double panneau perforé et plateau en acier, développé indépendamment par Guang'ermei Precision Components, adopte une structure de plateau composite en tôle d'acier brute de 5 mm et en panneau haute densité. La capacité de charge totale atteint 1 000 kg, adapté aux opérations intensives telles que l'assemblage de pièces automobiles, la réparation de moules et les gabarits lourds.
Points forts du produit
- Plateau composite en tôle d'acier brute de 5 mm et panneau haute densité, capacité de charge de 1 000 kg, résistant aux chocs et aux hautes températures
- Système de double panneau perforé (trous carrés + persiennes), capacité de charge de 10 kg par trou, gestion modulaire des outils
- Cadre en acier laminé à froid de type C 100 × 50 mm, structure stable, adapté aux applications de gabarits lourds
- Support d'éclairage LED intégré et prises multiples, répondant aux besoins d'éclairage et d'alimentation des équipements
- Décapage et phosphatation + revêtement en poudre à haute température de 250 °C, couleur standard gris-blanc, personnalisation des couleurs disponible
Caractéristiques techniques
- Structure du plateau
- Tôle d'acier brute de 5 mm + panneau haute densité de 45 mm + bande PVC noire, épaisseur totale 50 mm
- Matériau et spécifications du cadre
- Tôle d'acier laminé à froid de 1,5 mm, section en C de 100 × 50 mm
- Configuration des panneaux perforés
- 1 panneau à trous carrés (entraxe de 10 × 10 mm) + 1 panneau à persiennes, hauteur 450 mm, épaisseur 1,0 mm
- Système d'éclairage
- Hauteur 1 000 mm, incluant un tube LED de 16 W et une prise combinée 2/3 broches
- Dimensions standard (L × l × H + support d'éclairage)
- 1 500 × 750 × 800 + 1 000 mm / 1 800 × 750 × 800 + 1 000 mm / 2 100 × 750 × 800 + 1 000 mm
- Capacité de charge totale
- ≥ 1 000 kg (charge uniformément répartie statique)
- Traitement de surface
- Décapage et phosphatation + revêtement en poudre électrostatique, cuisson et durcissement à haute température de 250 °C
- Conditionnement
- Assemblage par boulons démontable, emballage en carton
Capacité de charge élevée · Panneau perforé modulaire · Conception industrielle durable
L'établi lourd à double panneau perforé et plateau en acier de la série standard Guang'ermei est spécialement conçu pour les postes de travail lourds dans l'industrie manufacturière. Le plateau est composé d'une tôle d'acier laminé à froid de 5 mm et d'un panneau haute densité de 45 mm, assemblés par thermopressage, avec une surface recouverte de bandes antidérapantes en PVC noir, offrant résistance à l'usure, aux chocs et aux températures élevées ; le cadre en C est formé d'une seule pièce en tôle d'acier laminé à froid de 1,5 mm, avec une section de 100 × 50 mm, garantissant une capacité de charge statique stable de 1000 kg pour l'ensemble de l'établi.
Système à double panneau perforé : extension flexible, outils à portée de main
Livré en standard avec deux panneaux perforés de 450 mm de hauteur — 1 panneau à trous carrés (entraxe de 10 × 10 mm, capacité de charge par trou de 10 kg) et 1 panneau à persiennes, permettant l'installation rapide de crochets, plateaux et supports d'outils ; les panneaux perforés sont démontables et repositionnables, répondant aux exigences de gestion visuelle 6S et d'ajustement dynamique des lignes de production.
Support d'éclairage intégré et détails ergonomiques
Support d'éclairage intégré de 1000 mm de hauteur en partie supérieure, équipé d'un tube LED de 16 W et de prises multifonctions à deux et trois trous, assurant éclairage et alimentation électrique intégrés ; l'ensemble est traité par décapage acide, phosphatation et peinture électrostatique en poudre, avec cuisson à 250 ℃, le revêtement gris-blanc résistant aux rayures et à l'usure, avec possibilité de personnalisation des couleurs sur demande.
Spécifications et livraison
Trois dimensions standard disponibles en stock :1500 × 750 × 800 + 1000 mm、1800 × 750 × 800 + 1000 mm、2100 × 750 × 800 + 1000 mm(hauteur totale incluant le support d'éclairage). Dimensions non standard disponibles sur mesure, structure démontable à assemblage par boulons, emballage en carton, facilitant le transport et l'assemblage sur site.
Obtenir une solution personnalisée pour poste de travail lourd
